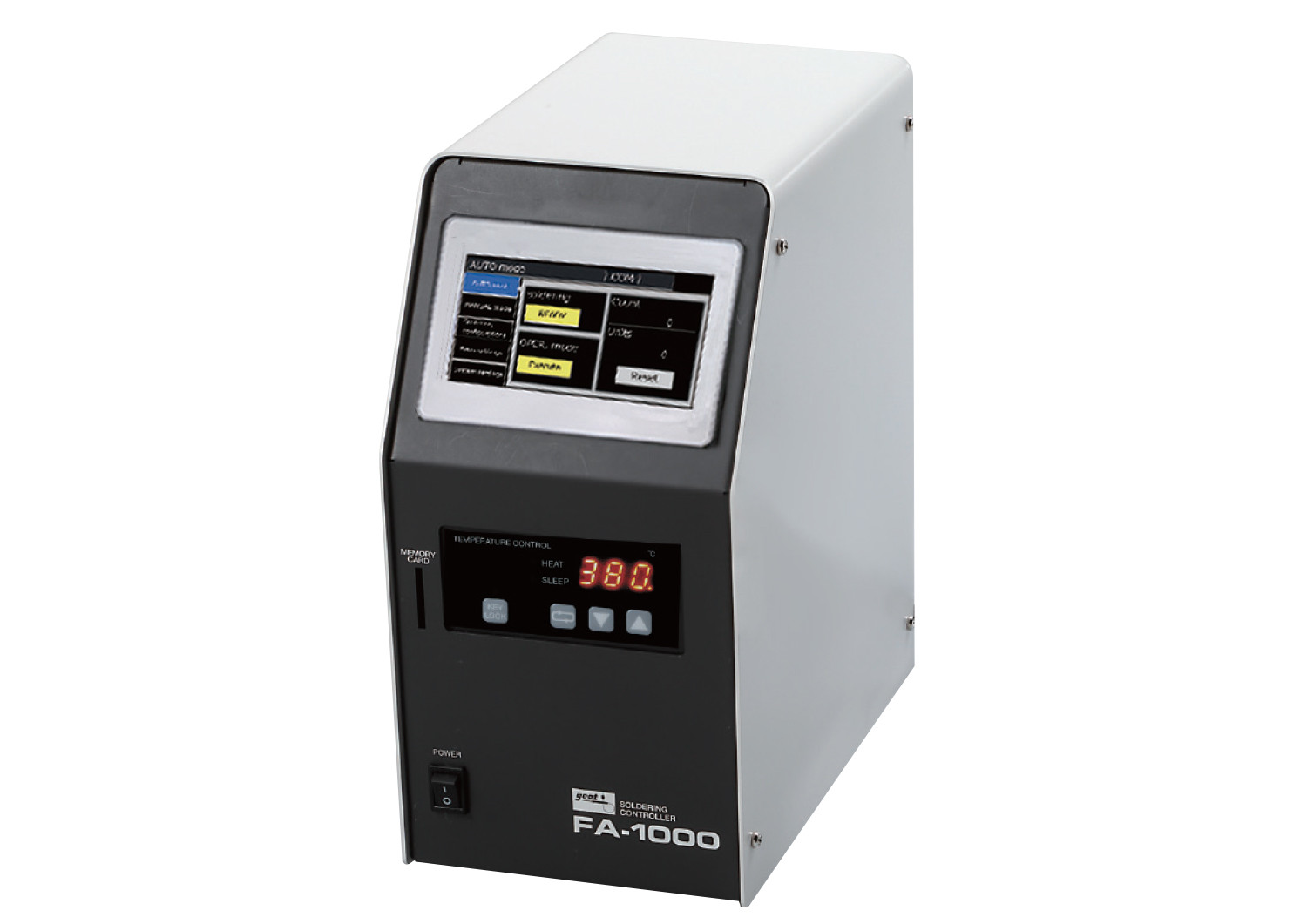

コントロールユニット
FA-1000

各ユニットを制御可能な高性能コントロールユニット。
はんだ付け条件を256通り登録可能。

希望小売価格 オープン
JANコード
梱包内容

各ユニットを制御可能な高性能コントロールユニット。

  • はんだ付け条件を256通り登録可能。・大画面のカラータッチパネルを採用し視認性/操作性向上。
  • 日本語、英語、中国語、スペイン語に対応。
  • I/Oコネクタを標準装備。様々なロボットと接続可能。
  • オプションで増設できるメモリーカード機能とこて先温度モニター出力機能があります。

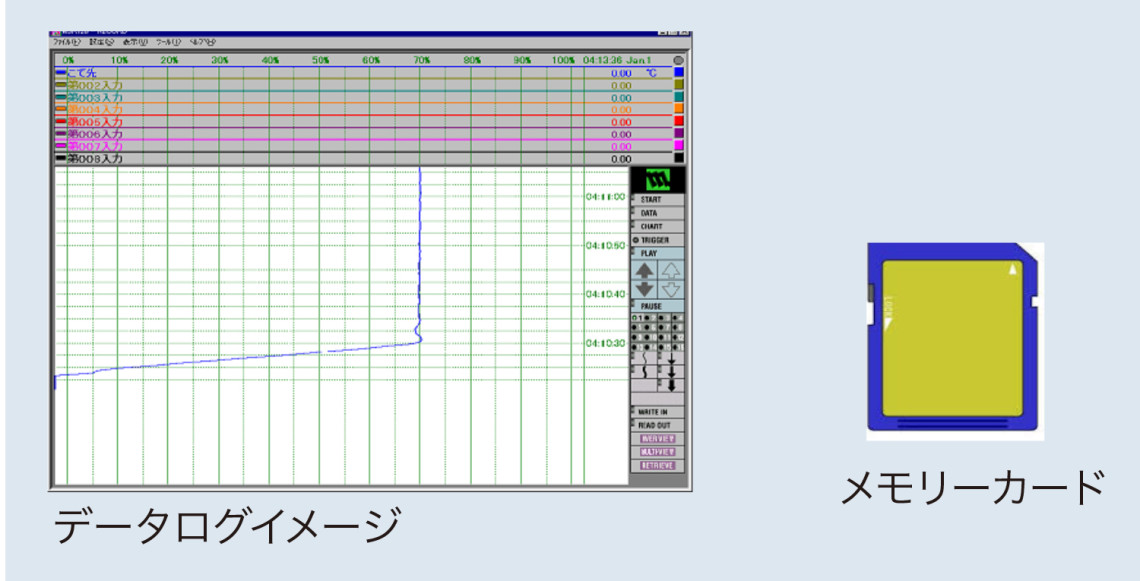

オプション機能について

メモリーカード機能
登録したはんだ付け条件をメモリーカードに保存できます。
データを複数台へのコピーに便利です。(マルチメディアカード 又は SDカード使用可)



こて先温度モニター出力
こて先温度を1-5Vのアナログ電圧に変換して出力します。
市販のデーターロガーに繋げることで、温度管理に役立ちます。

型番 オプション機能
メモリーカードリーダー/ライター 1-5Vアナログ電圧出力
FA-1000
×
×
FA-1000-S2
FA-1000-S3
×
FA-1000-S4
×

製品仕様

コントロールユニットFA-1000
定格電圧 AC 100V、110–120V、220–240V  50/60Hz
消費電力 260W(最大)/250−280W(輸出仕様)
はんだ付け条件登録可能数 256種類
こて先温度設定範囲 50–450℃
こて先温度プリセット 6種類
入力空気圧 ドライエアー 0.4–0.5MPa
各警報表示 ヒーター断線/温度センサー断線/はんだ詰まり/はんだ切れ等
サイズ 140(W)×280(H)×240(D)mm
重量 8.6kg
対応はんだ径 Φ0.5、Φ0.6(Φ0.65)、Φ0.8、Φ1.0、Φ1.2
ヒーター電圧/電力 24V/150W
全長 135mm(はんだ付けユニット単体)
重量 約370g(はんだ付けユニット単体)



はんだ送りユニットFA-1100FD
対応はんだ径 Φ0.5、Φ0.6(Φ0.65)、Φ0.8、Φ1.0、Φ1.2



はんだ付けユニットFA-1100SD
ヒーター電圧/電力 24V/150W
全長 135mm(はんだ付けユニット単体)
重量 約370g(はんだ付けユニット単体)



はんだ付けユニットFA-1300SD
ヒーター電圧/電力 24V/250W
全長 135mm(はんだ付けユニット単体)
重量 約370g(はんだ付けユニット単体)
