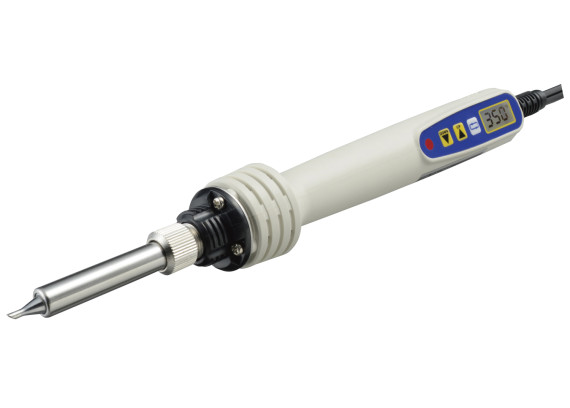

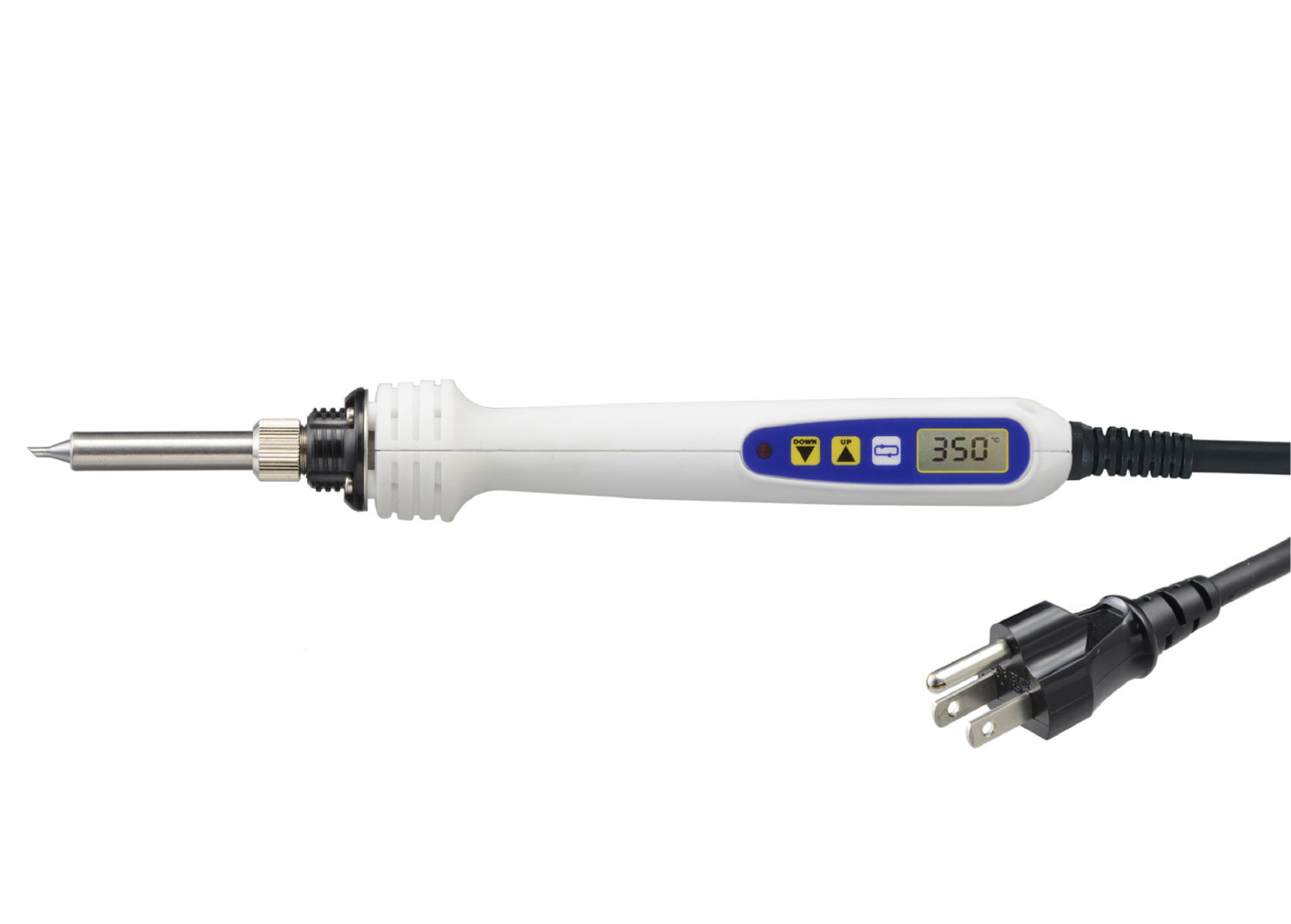

鉛フリーはんだ対応デジタル温調はんだこて(PAT.P)
PX-280E(3芯プラグ)
200–500℃/ステーションの機能をはんだこてに搭載!デジタル表示の賢いはんだこて(Smart Iron®︎)。
希望小売価格 | ¥8,690(税込) |
---|---|
JANコード | 4975205031738 |
梱包内容 | こて先(PX-28RT-S2C) |

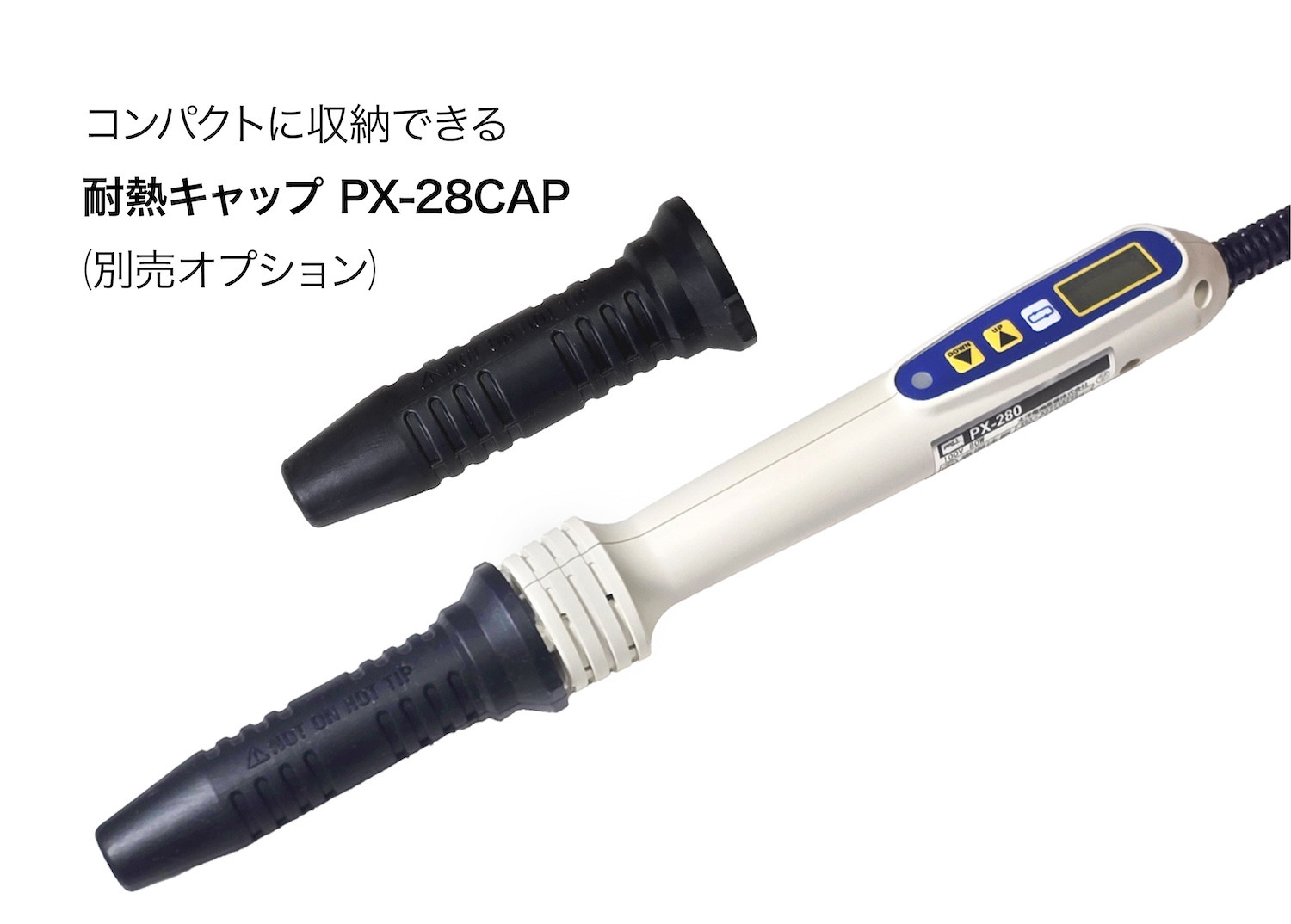

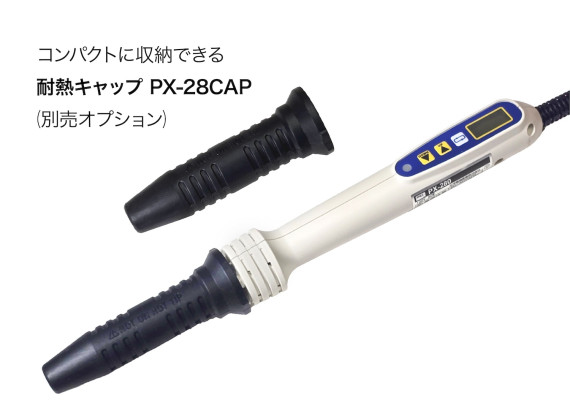

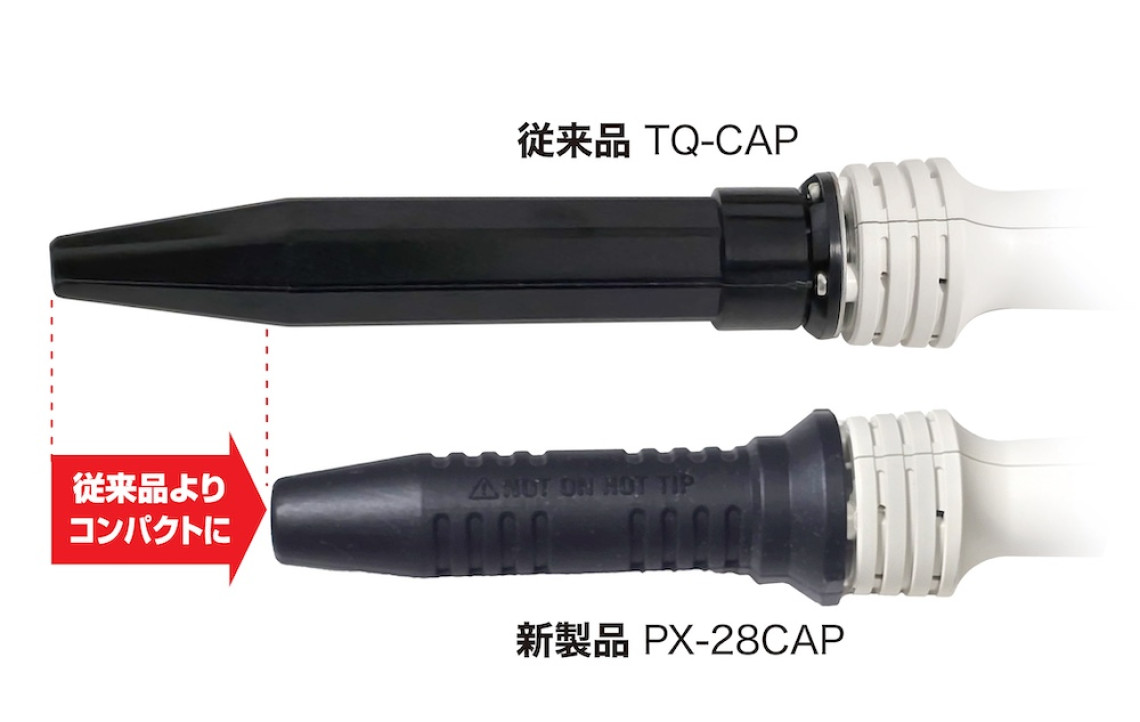

耐熱キャップ(TQ-CAP)は別売オプションです。
Smart Iron®︎ PX-280の3芯プラグタイプ
ステーションの機能をはんだこてに搭載。
軽量・コンパクト設計で、熱回復力を追求した高性能鉛フリー対応はんだこてです。
スリープ機能・シャットダウン機能により、こて先の空焼きによる劣化やコンセントの抜き忘れによるトラブルを予防します。

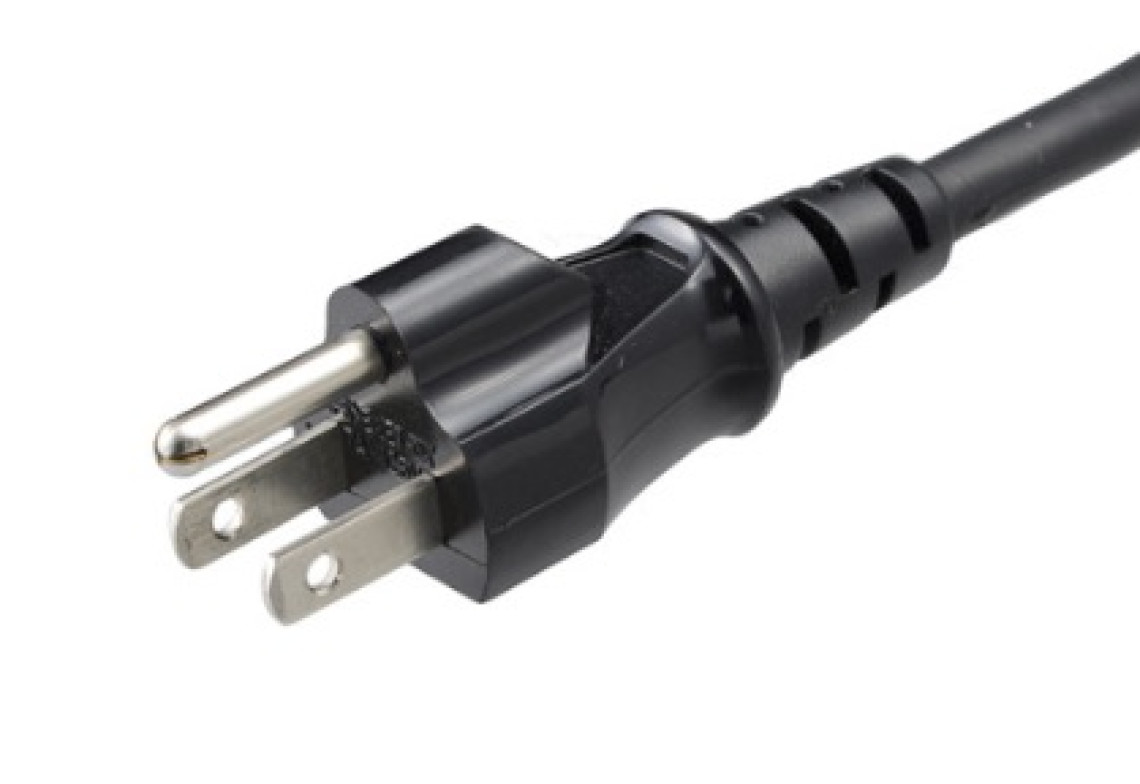

(注)PX-280E は3芯コード・アースピンプラグ付です。
※動画が再生されない方はこちらからご覧ください:YouTube「デジタル温調はんだこて PX-280」

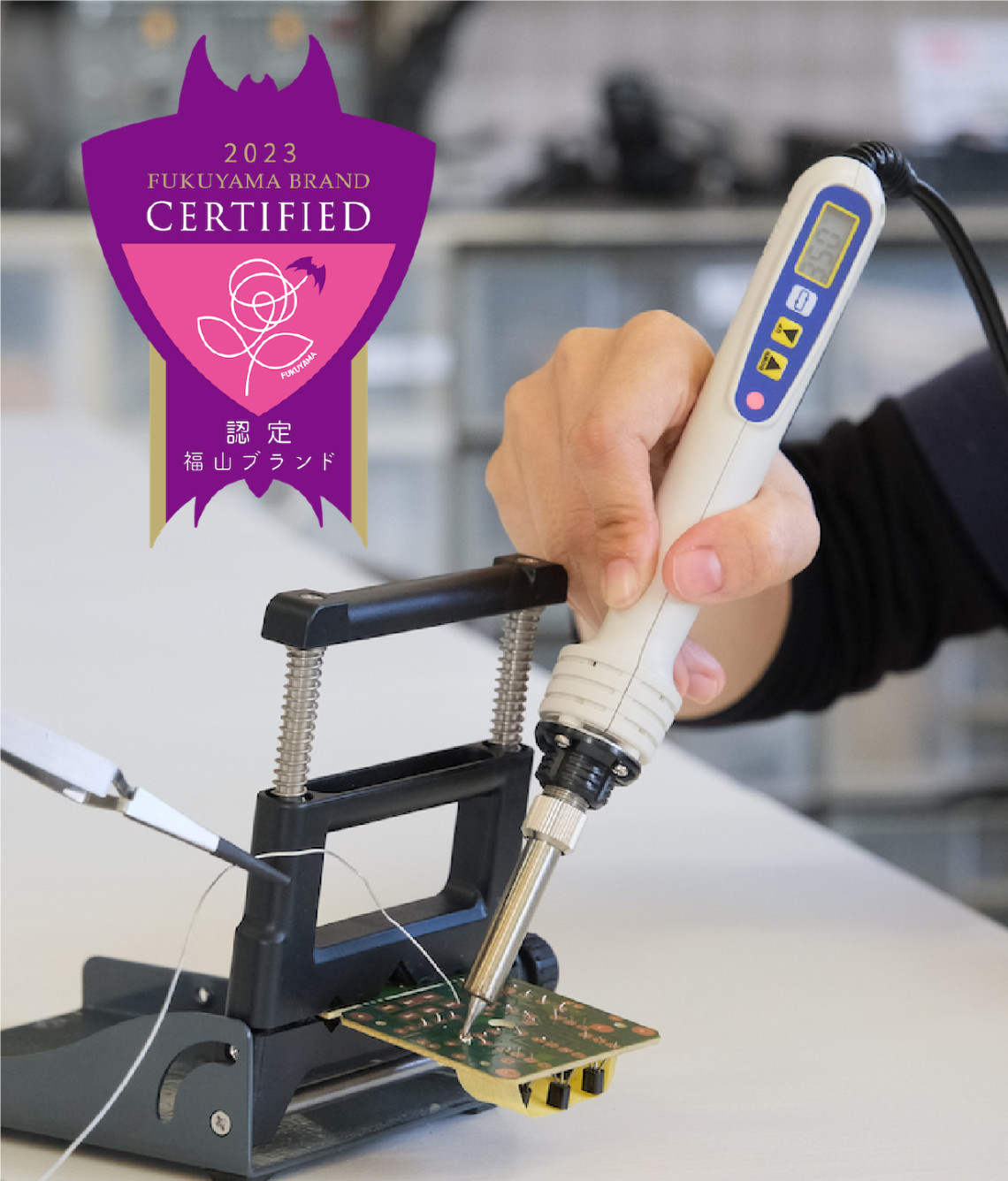

☆Smart Iron®︎ PX-280が広島県福山市の「第9回福山ブランド」に産品・サービス部門で認定されました!
「福山ブランド」は、福山市都市ブランド戦略推進協議会が、福山市の地域資源から生み出された産品・サービスや素材・技術、取組・活動の中から特に優れたものを「福山ブランド」として認定又は登録する制度です。
「第9回福山ブランド認定品・登録活動」紹介ページはこちら (認定品はPX-280です)
【新機能】はんだこて搭載のデジタル表示
はんだこてに搭載されたデジタル表示で設定温度を一目で確認。
アップキー/ダウンキーで200℃〜500℃まで1℃単位の温度設定が可能です。
ヒーター通電LEDランプ付き。
ステーションの機能をはんだこてに搭載
こまめにスリープさせ、こて先の空焼きによる酸化を軽減することでこて先の長寿命化になります。シャットダウン機能との併用ができます。
◎スリープ時間と温度の設定も可能です。設定方法は取扱説明書をダウンロードしてご確認ください。
名称 | 入力範囲 | 初期値 |
スリープ開始時間(ct) | 0〜999分 | 5分 |
スリープ温度(SSt) | 100〜(設定温度-50)℃ | 200℃ / 392°F |
(画像:スリープ時間設定時の画面)
スリープ感度の数値が小さいほど解除の感度が上がります。(初期値3:1〜10まで設定可能)
再起動時はいずれかのボタンを押すか、電源コードの抜き差しが必要です。
◎シャットダウン時間の設定が可能です。
・シャットダウン開始時間:初期値 60分(入力範囲 0〜999分)
・シャットダウン開始時間を0にすると、シャットダウン機能はOFFになります。
安全をサポートする賢い機能・はんだ付けライフの安心

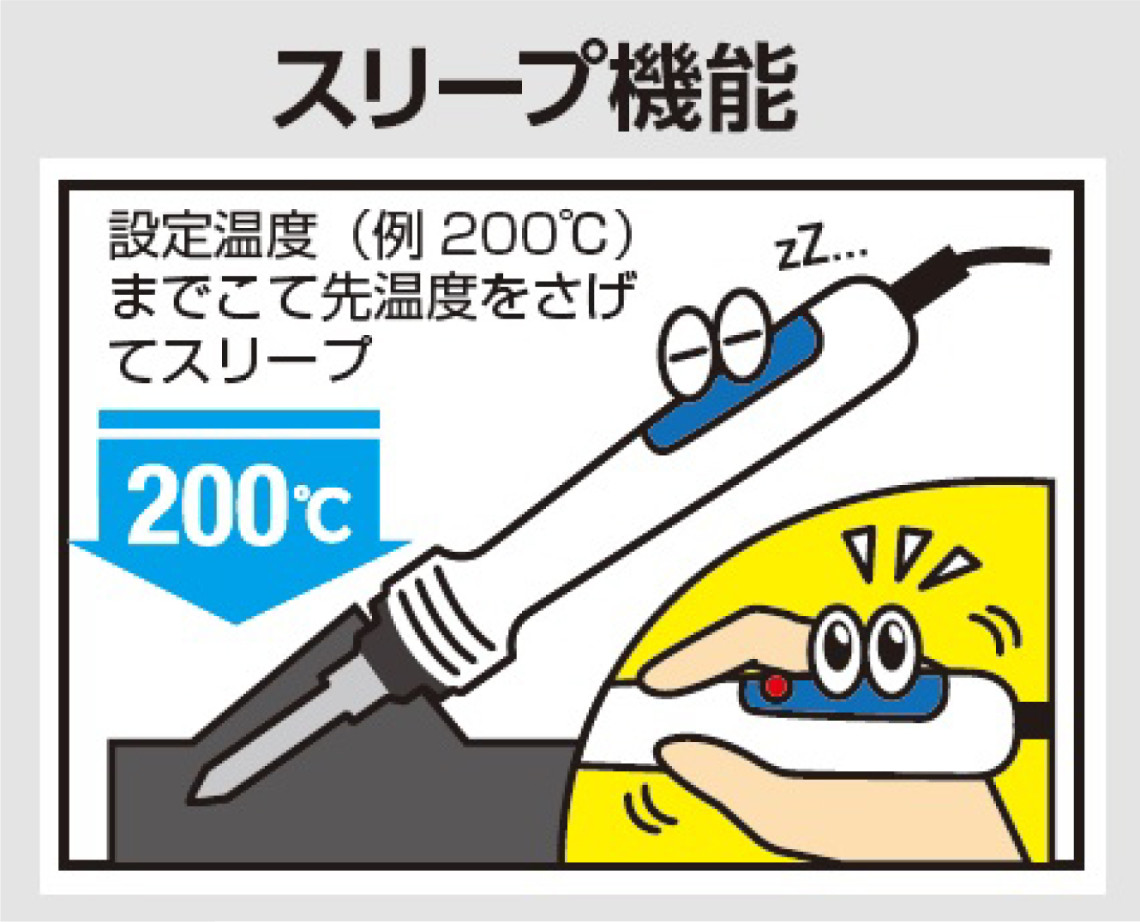

●スリープ機能

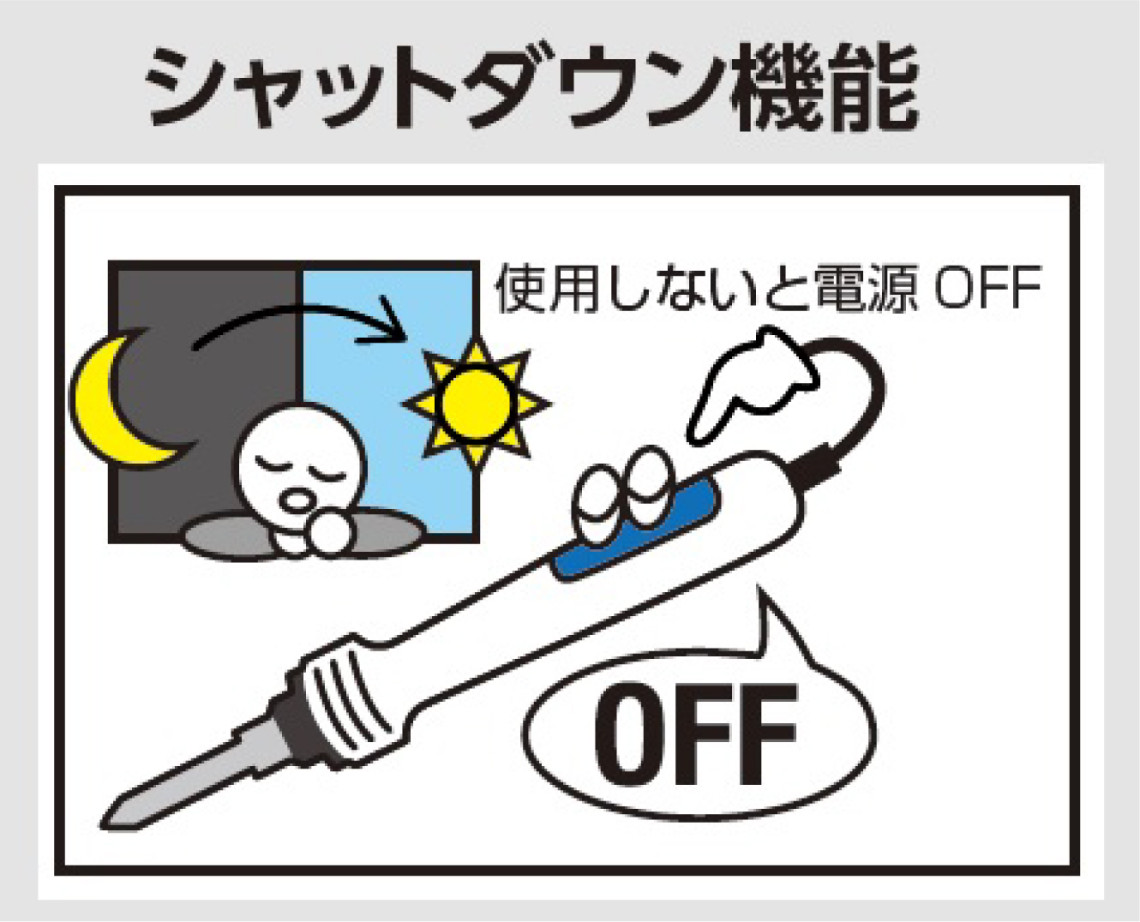

●シャットダウン機能

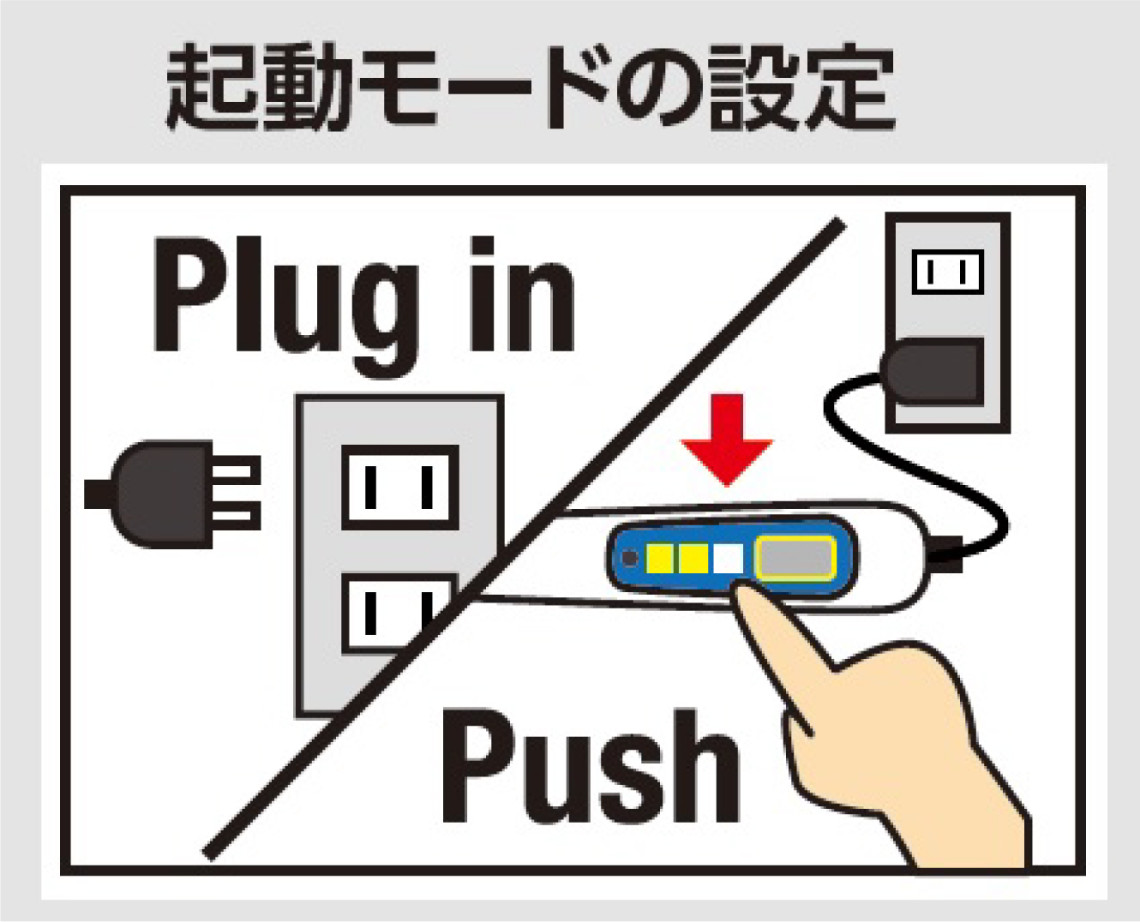

●起動モードの設定
コンセント挿入時の加熱設定を選べます。ONにすることで、不意の火傷の防止や災害時の停電復旧時の火災や、電力の浪費を防ぎます。
・ON: コンセントを挿しても加熱せずボタンを押すと加熱します。
・OFF: コンセントを挿すと加熱します。(標準設定)

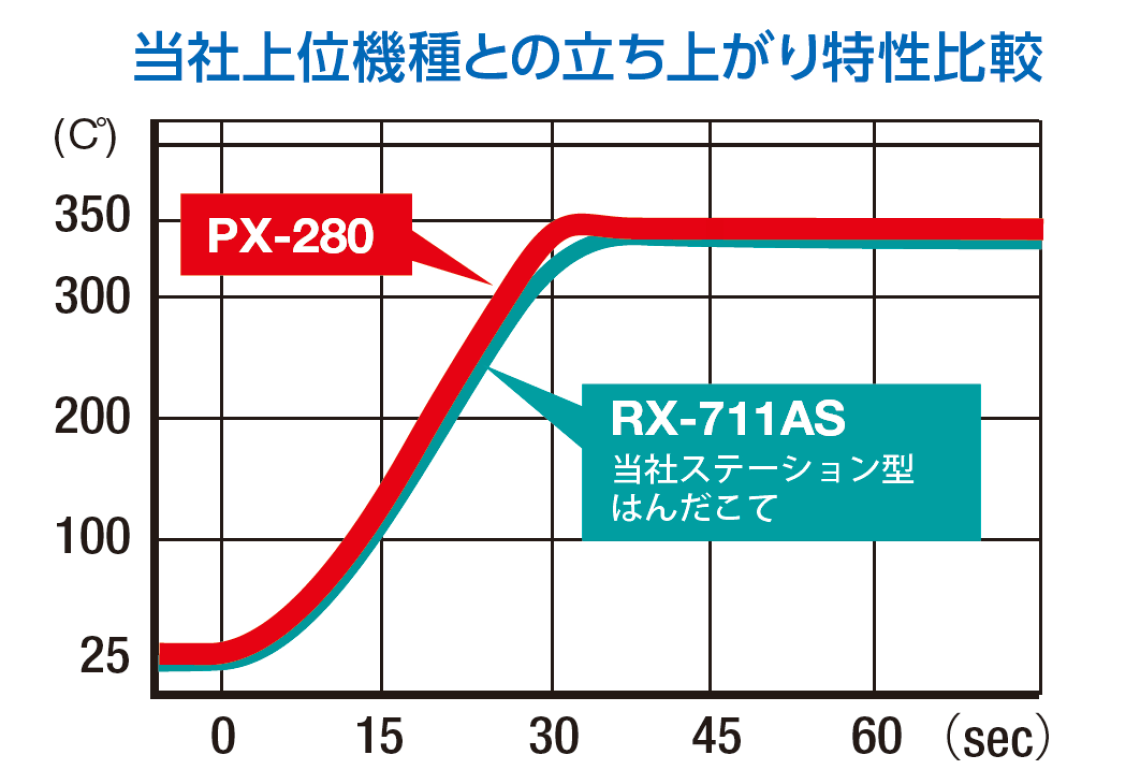

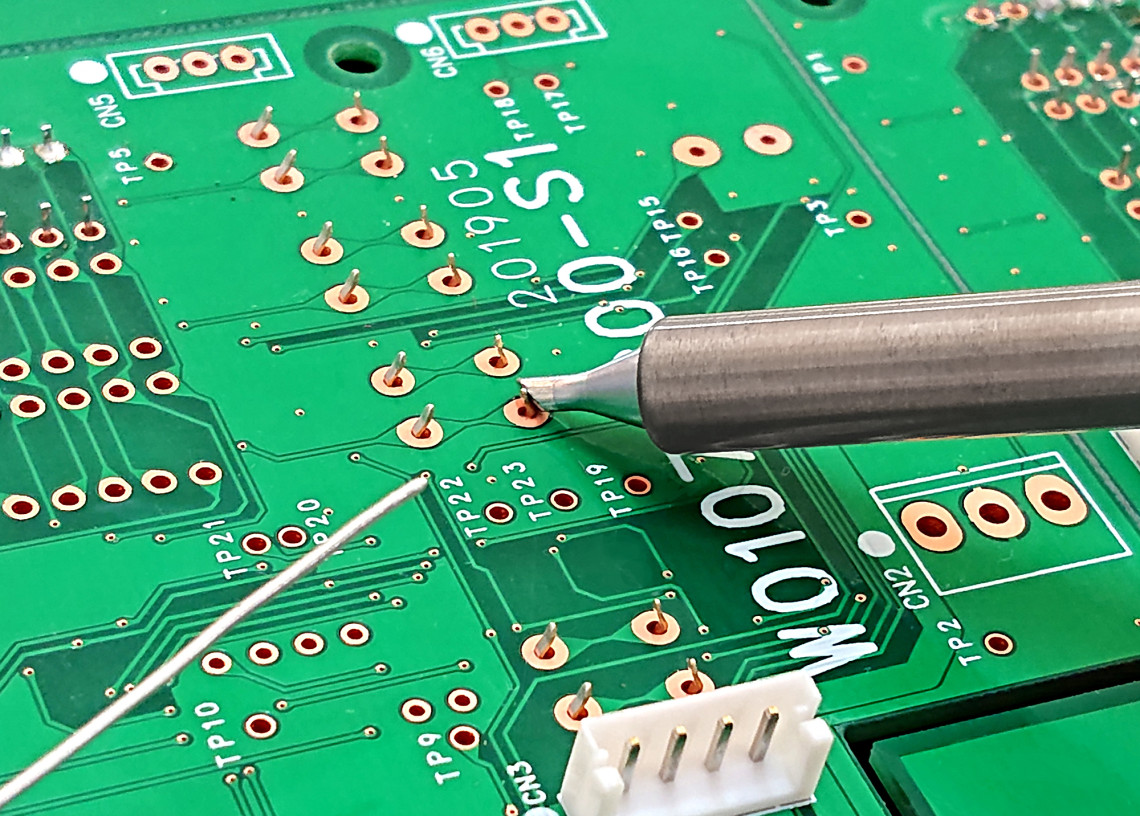

素早い温度立ち上がり
- ミドルクラスのステーション型はんだこてに匹敵する温度立ち上がり。電源投入から約30秒で設定温度350℃に到達します。
- 高出力ヒーターとセンサーの組み合わせにより、負荷の大きい連続作業でもこて先の温度低下がほとんど気になりません。
熱回復力に優れ、製造現場での連続したはんだ付け作業にも対応します。

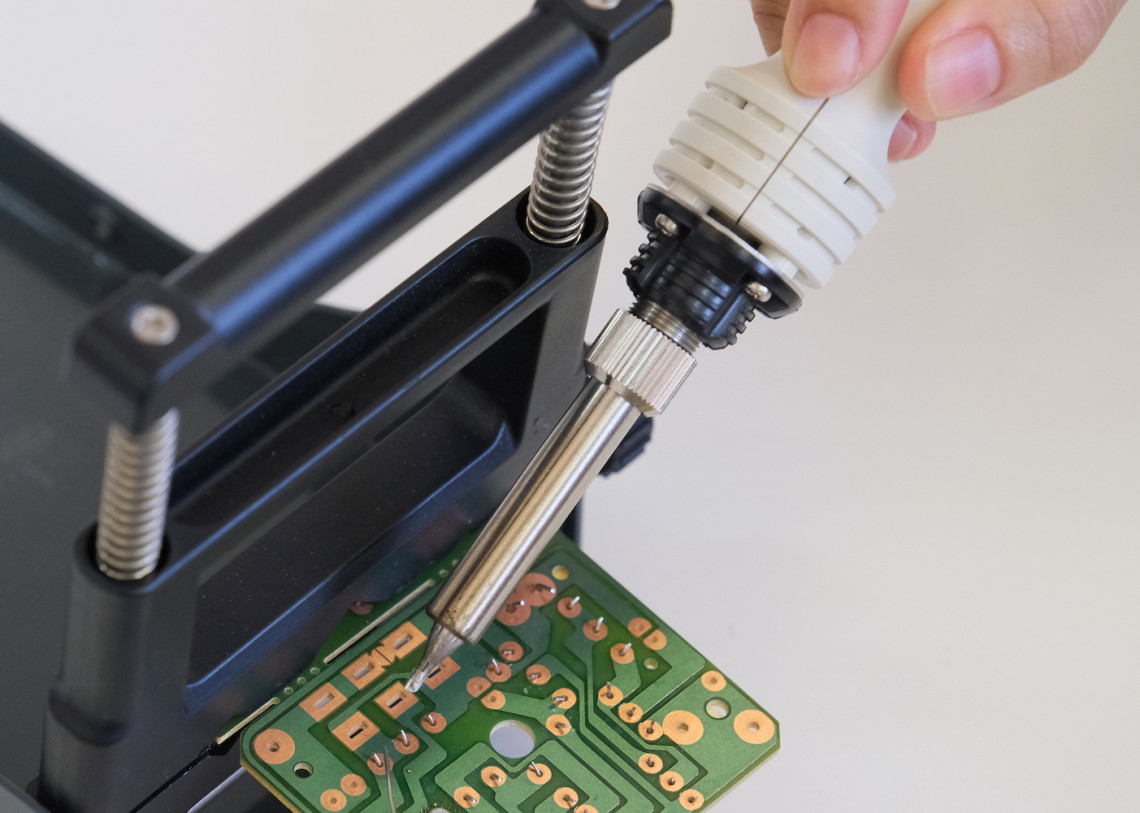

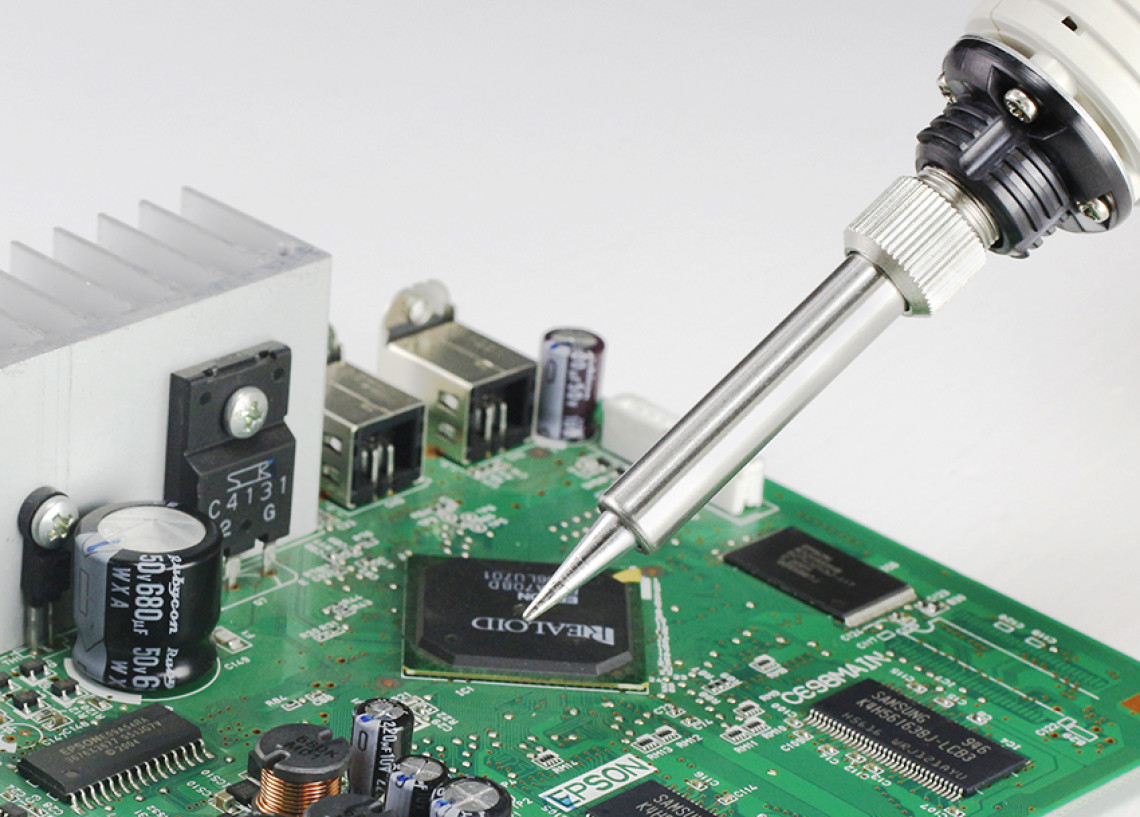

作業性に優れたグリップ形状
握りやすさを求めた新設計のエルゴデザイングリップ。グリップとこて先の距離が短くなっており作業性が高いです。
また、当社のセラミックヒーター専用こて台が使用可能です。
・はんだこて台 セラミックこて専用 ST-27、ST-76、ST-77
・こて台付はんだリール台 ST-53
種類豊富な交換こて先(PX-28RTシリーズ)
交換こて先は、PX-28RTシリーズをご使用ください。
標準付属こて先(PX-28RT-S2C)は直径2mmのC型形状です。
全て広島県の自社工場にて生産し、こて先の精密加工を行っています。

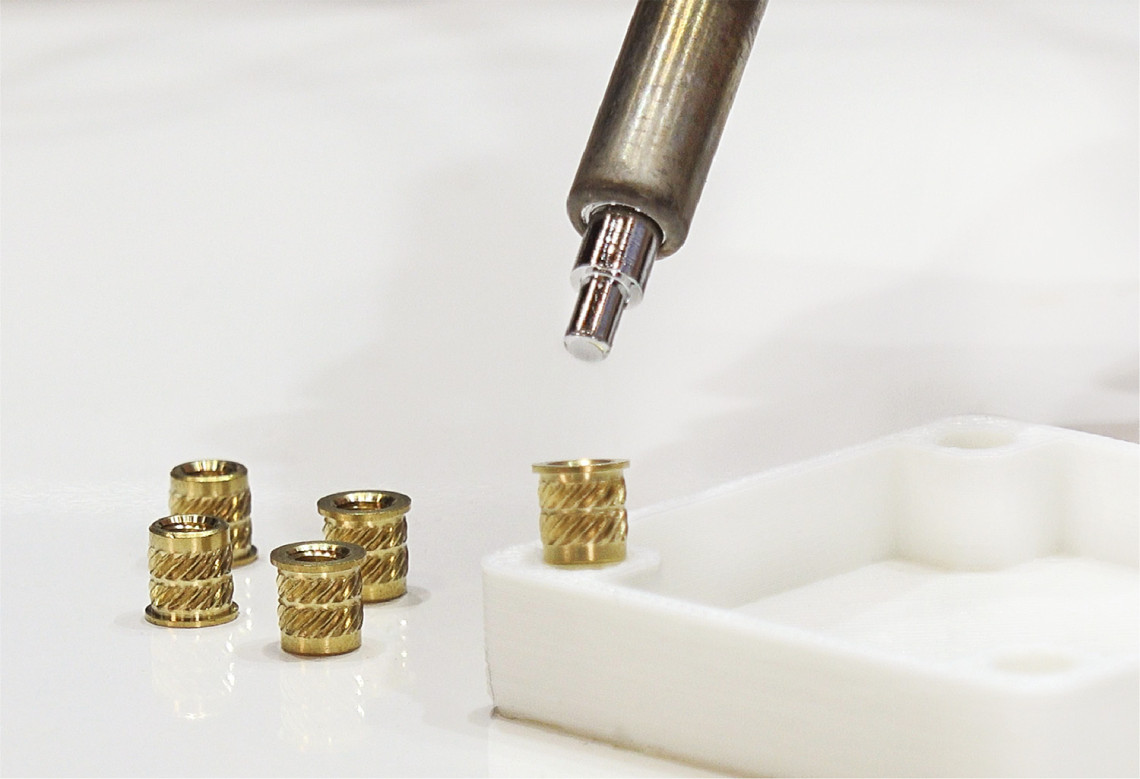

樹脂成形品のインサートナット挿入に
交換こて先に「インサートナット挿入用こて先」PX-28T-Nシリーズ4種類が加わりました!※はんだ付け用ではありません。
樹脂の種類や形状、インサートナットの大きさに合わせて設定温度を変更してください。対象の樹脂の融点から+100℃が設定温度の目安です。
型番:PX-28T-NS,PX-28T-NL,PX-28T-NM3(インサートナットM3用),PX-28T-NM4(インサートナットM4用)
表示温度の校正(CAL機能)
設定温度とこて先温度計の温度差をデジタル補正できるCAL機能を搭載。
エラー表示について
エラー表示 | 原因 | 対策 |
SoP | センサーが断線している | センサーが通電していない時の表示です。ヒーターを交換してください。 |
ErO | メモリー異常 | 再度設定し直せば問題なく使用できますが、頻発するようでしたら当社までご連絡ください。 |
HtA | センサー異常、ヒーター異常 | センサーあるいはヒーターに異常がある時の表示です。ヒーターを交換してください。 |
SSt | センサー異常 | センサー異常の表示です。ヒーターを交換してください。 |
VEr | 振動センサー異常 | 振動センサーに異常があります。頻発するようでしたら当社にご連絡ください。 UP/DOWNキーで「lgn」を「SLc」に変更すると、電源プラグを抜くまでスリープ・シャットダウン機能を一時的に停止し、使用を継続できます。 |
詳しい設定方法・各種機能説明については取扱説明書をダウンロードしてご確認ください。

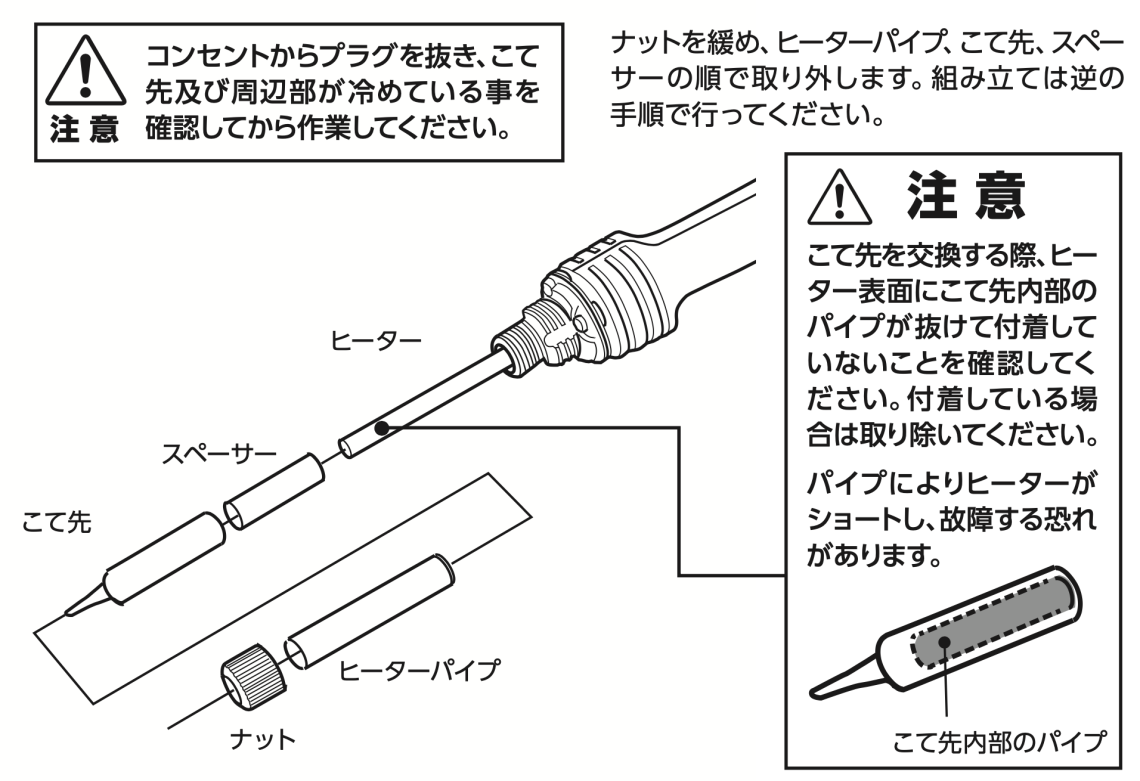

こて先の交換方法
ナットを緩め、ヒーターパイプ、こて先、スペーサーの順で取り外します。組み立ては逆の手順で行ってください。
〈注意〉コンセントからプラグを抜き、こて先及び周辺部が完全に冷めたことを確認してから作業してください。
〈注意〉こて先を交換する際、本体のヒーター表面にこて先内部のパイプが抜けて付着していないことを確認してください。ヒーターにパイプが付着している場合は、パイプを取り除いてから新しいこて先に交換してください。パイプによりヒーターがショートし、故障する恐れがあります。
製品仕様
型番 | PX-280E(3芯プラグ) | PX-280 |
JANコード | 31738 | 31721 |
定格電圧 | 100V AC 50/60Hz | |
消費電力 | 80W | |
温度設定範囲 | 200-500℃ | |
リップル温度 | 無負荷時±5℃ | |
アース抵抗 | 2Ω以下 | - |
リーク電圧 | 2mV未満 | - |
絶縁抵抗 | 100MΩ以上(500V DC) | |
ヒーター | セラミックヒーター | |
電源コード長/プラグ | 1.5m(3芯コード・アースピンプラグ付) | 1.5m |
全長/重量 | 219mm / 70g | |
付属品 | こて先(PX-28RT-S2C) |
※全長はコードアーマー、重量はコードを除く。
こて先全体図
PX-28RT 全体図
標準こて先
PX-28RT-S2C
替えこて先
PX-28RT-S2CF
希望小売価格 ¥700(税込)PX-28RT-SB
希望小売価格 ¥770(税込)PX-28RT-B
希望小売価格 ¥700(税込)PX-28RT-1BC
希望小売価格 ¥770(税込)PX-28RT-1C
希望小売価格 ¥880(税込)PX-28RT-1CF
希望小売価格 ¥880(税込)PX-28RT-2.3BC
希望小売価格 ¥770(税込)PX-28RT-3BC
希望小売価格 ¥700(税込)PX-28RT-3BCF
希望小売価格 ¥700(税込)PX-28RT-4BC
希望小売価格 ¥700(税込)PX-28RT-4BCF
希望小売価格 ¥700(税込)PX-28RT-5C
希望小売価格 ¥700(税込)PX-28RT-1.6D
希望小売価格 ¥700(税込)PX-28RT-2.4D
希望小売価格 ¥700(税込)PX-28RT-3.2D
希望小売価格 ¥700(税込)PX-28RT-5D
希望小売価格 ¥770(税込)PX-28RT-3K
希望小売価格 ¥1,320(税込)PX-28RT-5K
希望小売価格 ¥1,320(税込)PX-28T-NS(インサートナット用)
希望小売価格 ¥1,100(税込)PX-28T-NL(インサートナット用)
希望小売価格 ¥1,100(税込)PX-28T-NM3(インサートナット用)
希望小売価格 ¥1,100(税込)PX-28T-NM4(インサートナット用)
