加熱式はんだ吸取器はんだトルゾー
TP-30

片手ではんだの加熱と吸取作業が可能に。

希望小売価格	オープン
JANコード	4975205050128
梱包内容	交換ノズル TP-30N-13（Φ1.3mm）交換ノズル TP-30N-18（Φ1.8mm 装着済）交換ノズル TP-30N-23（Φ2.3mm）グリスクリーニングピン

スルーホール基板のはんだを簡単除去。効率的な作業をサポートします。

電源投入から約10分程度でこて先温度が約400℃以上になり、使用できるようになります。
（電源を入れて約5分で使用できるようになりますが、スムーズなはんだ除去のためには、約10分程度ノズルが充分温まるのを待ってからご使用ください。）

従来のはんだ除去作業では、吸い取り線や吸取器とはんだこてを同時に使う必要があるため、両手が塞がってしまっていました。
本製品は、これ１本ではんだを溶かし吸取まで行えるため、片手で作業可能です。

・足付きの自立するグリップで、机とノズルの接触を防ぎます。
・本体にクリーニングピンが収納できます。
吸い取りが弱くなった場合、付属のクリーニングピンを差し込んで、ノズル・吸引ポンプを清掃し、管の中に詰まったはんだを取り除いてください。

※クリーニングピンを使用する際は、電源コードを抜いた熱い状態で、やけどに注意して使用してください。

1. ノズルの温度が十分上がったところで、ピストンをロックするまで押し下げます。
※ピストンを押し下げる際は、ノズル先端をカス受け等へ向けて行ってください。高温のはんだやガスが噴出することがあります。

2. 除去したいはんだ部分に、ノズルをパターンが剥離しない力であてます。円を描くように動かすと、はんだが均等に溶けます。

3. はんだが溶けたら、そのままノズルを離さずにボタンを押して、はんだを吸い込みます。

使用上の注意

● 初めて使用する際に煙や臭いが出ますが、しばらくすると止まります。次回からは出ませんので安心してご使用ください。
● 水に浸けて急冷すると故障の原因になりますので、自然に冷やしてください。
● 熱い状態のノズルの締め付けは破損の原因になりますのでしないでください。

内径の違う付属ノズル３種で効率的に作業可能。部品に合わせてノズルを選べます。
出荷時はTP-30N-18が装着されています。

・TP-30N-13（a: Φ1.3mm）
・TP-30N-18（a: Φ1.8mm）
・TP-30N-23（a: Φ2.3mm）

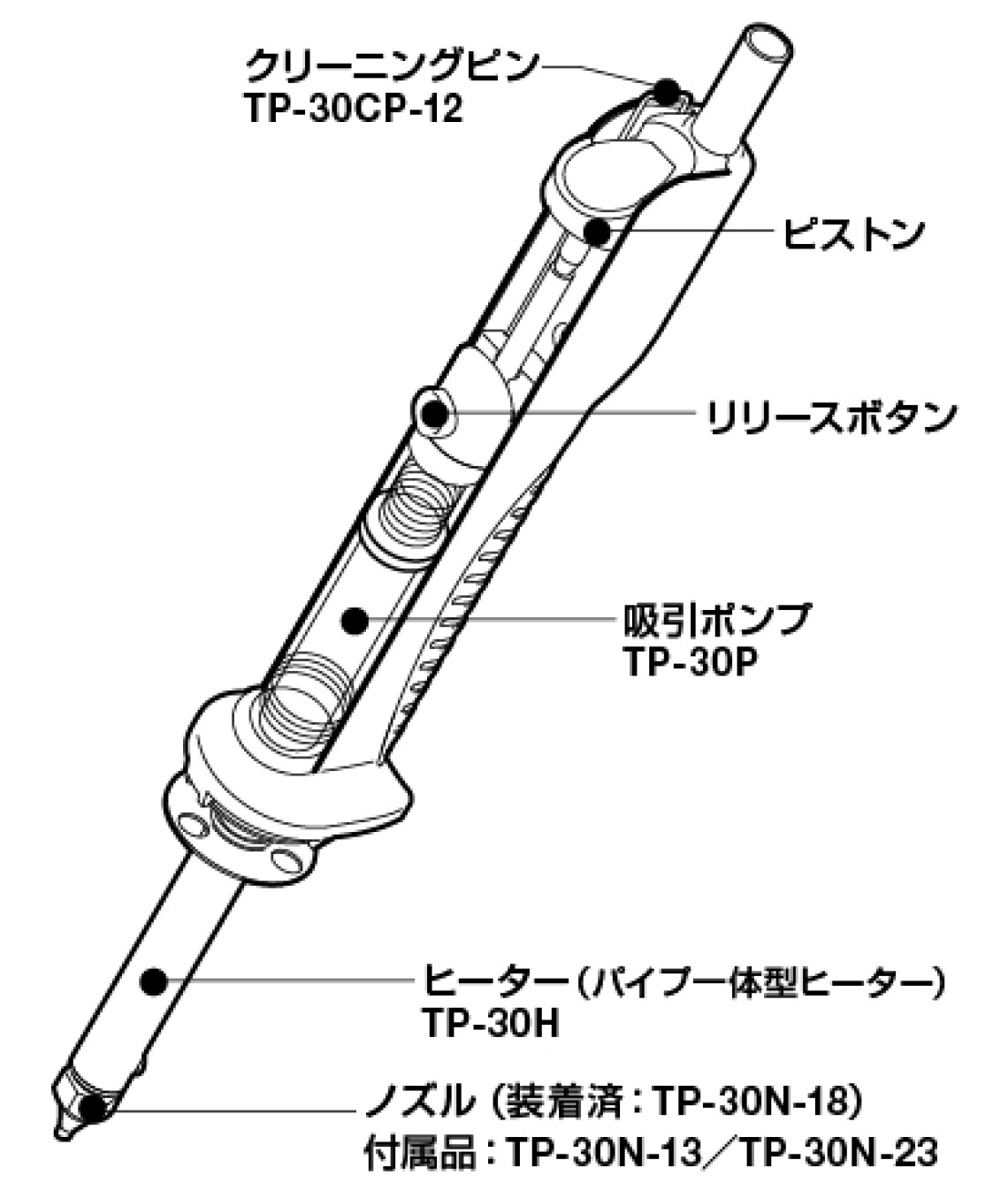

・パイプ一体型ヒーター
・吸引ポンプに塗ることで吸い取り能力を高める「グリス」
・作業後のクリーニングに使用する「クリーニングピン」本体に収納できます。
・吸引ポンプ
・ノズル３種：出荷時はTP-30N-18が装着されています（写真中央）

定期的なメンテナンスと部品交換で製品を長くご使用いただけます。
