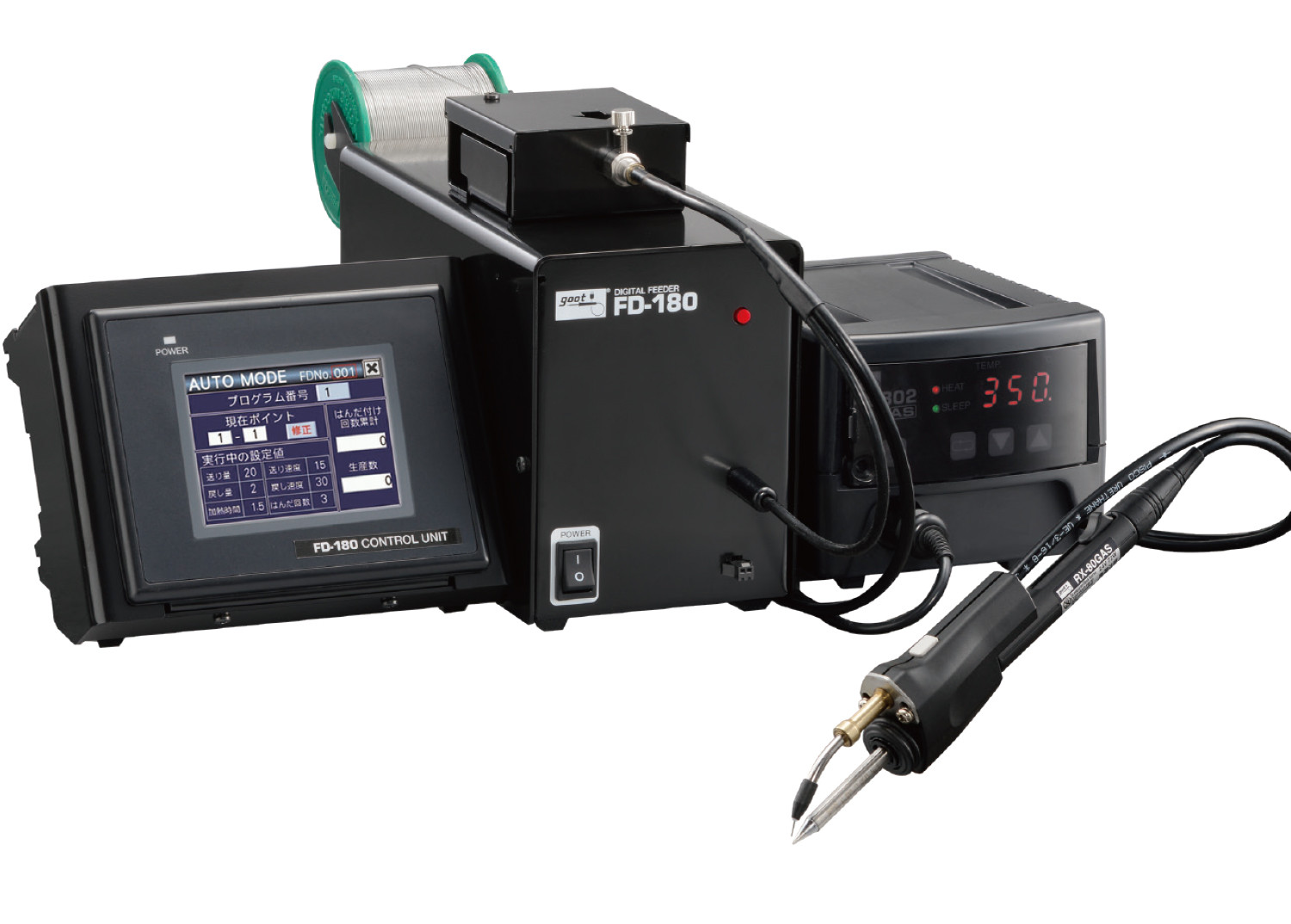

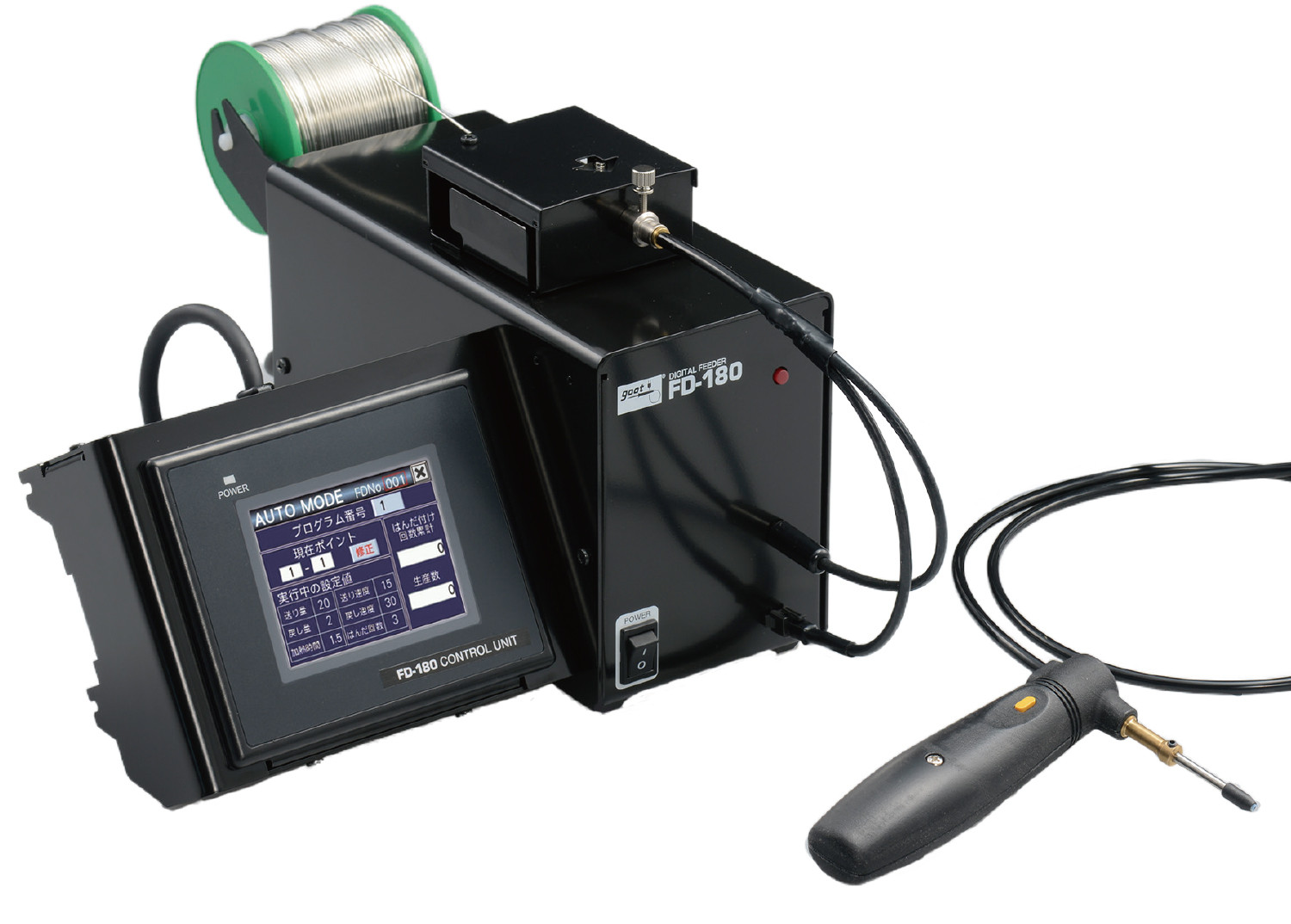

鉛フリー対応 V溝加工機能付きデジタルはんだ送り装置
FD-180

デジタル管理、外部装置との連動が可能。別売のV 溝ユニット部が必要です。

希望小売価格 ¥132,000(税込)
JANコード 4975205452151
梱包内容 FD-180本体(はんだ送り部)
タッチパネル
はんだリールシャフト
※はんだ、こて部および、こて部装着のオプションパーツは製品に含まれません。

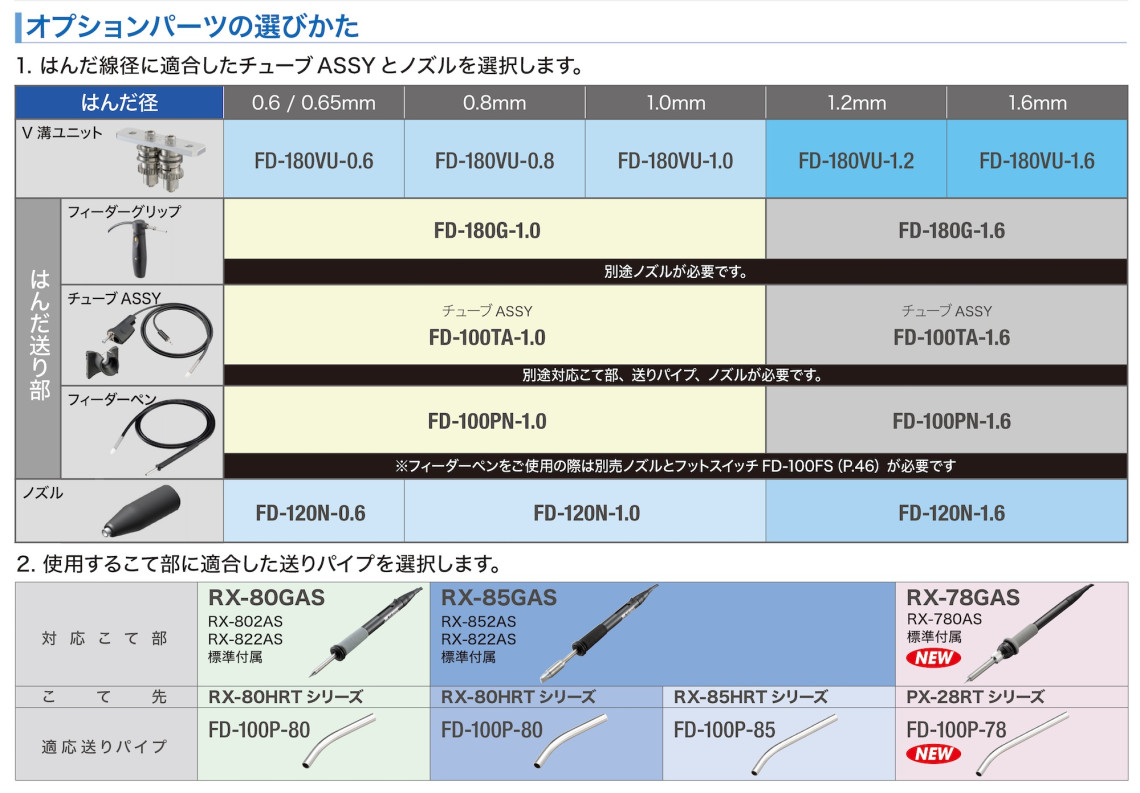

※フィーダーグリップ、V溝ユニット、ノズルは別売です。※写真のはんだは製品に含まれていません。

タッチパネルで日本語数値入力

タッチパネルで直感的な操作が可能。はんだ送り量、時間のデジタル管理を行えます。
※フィーダーグリップ、V溝ユニット、ノズルは別売です。

はんだ飛散対策 V溝加工機能 (ユニット交換式)

はんだにV溝加工を標準採用。
はんだ内部にあるフラックスのガスが逃げやすくなり、不良原因となる「はんだ・フラックスの飛散」を軽減することができます。

  • Φ0.6—1.6mm鉛フリーはんだ対応。
  • はんだ詰まりの少ないストレート送り。

別売のV 溝ユニット部が必要です(希望小売価格 ¥24,200税込)

外部入出力コントロール端子

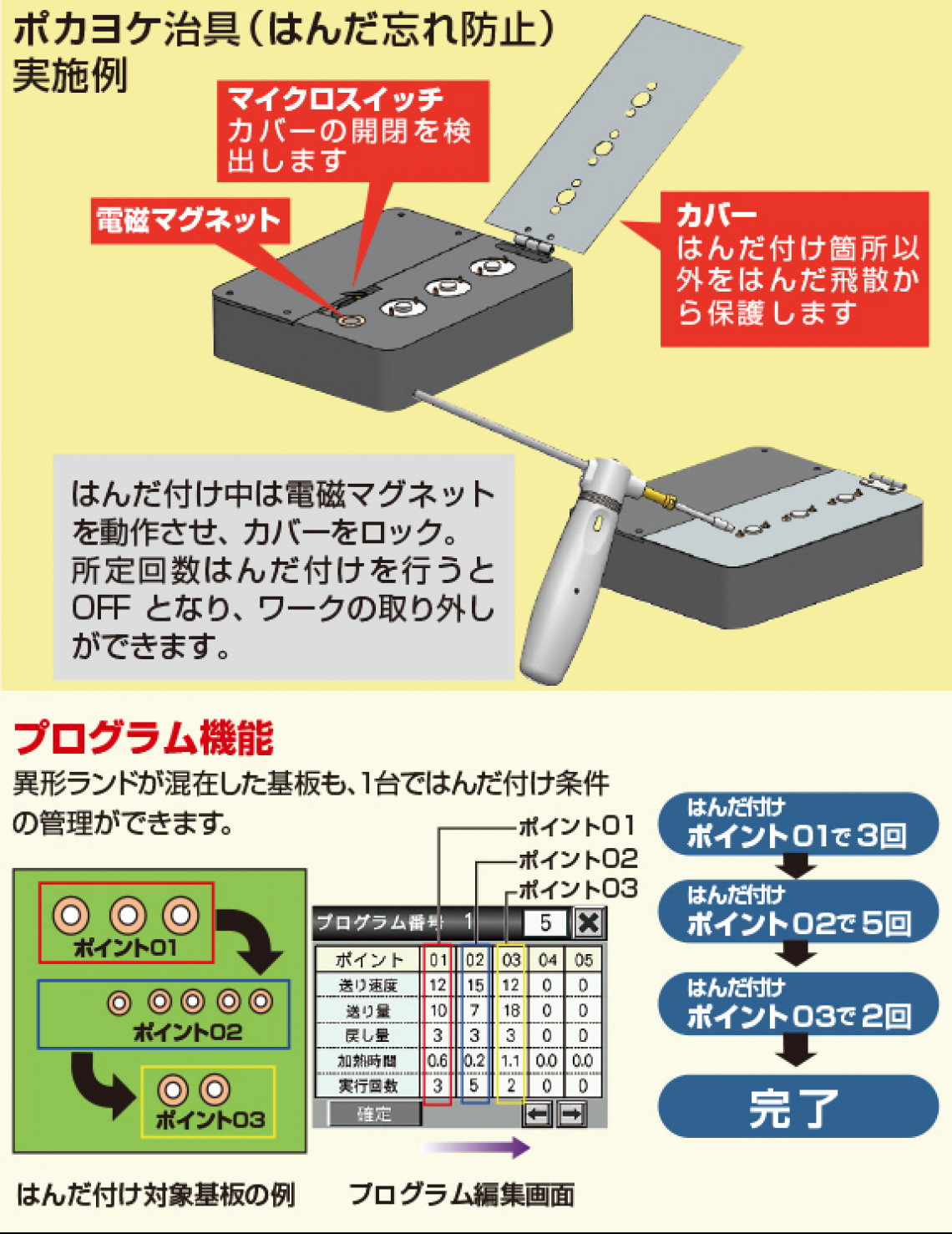

使用例:ポカヨケ治具との連動に

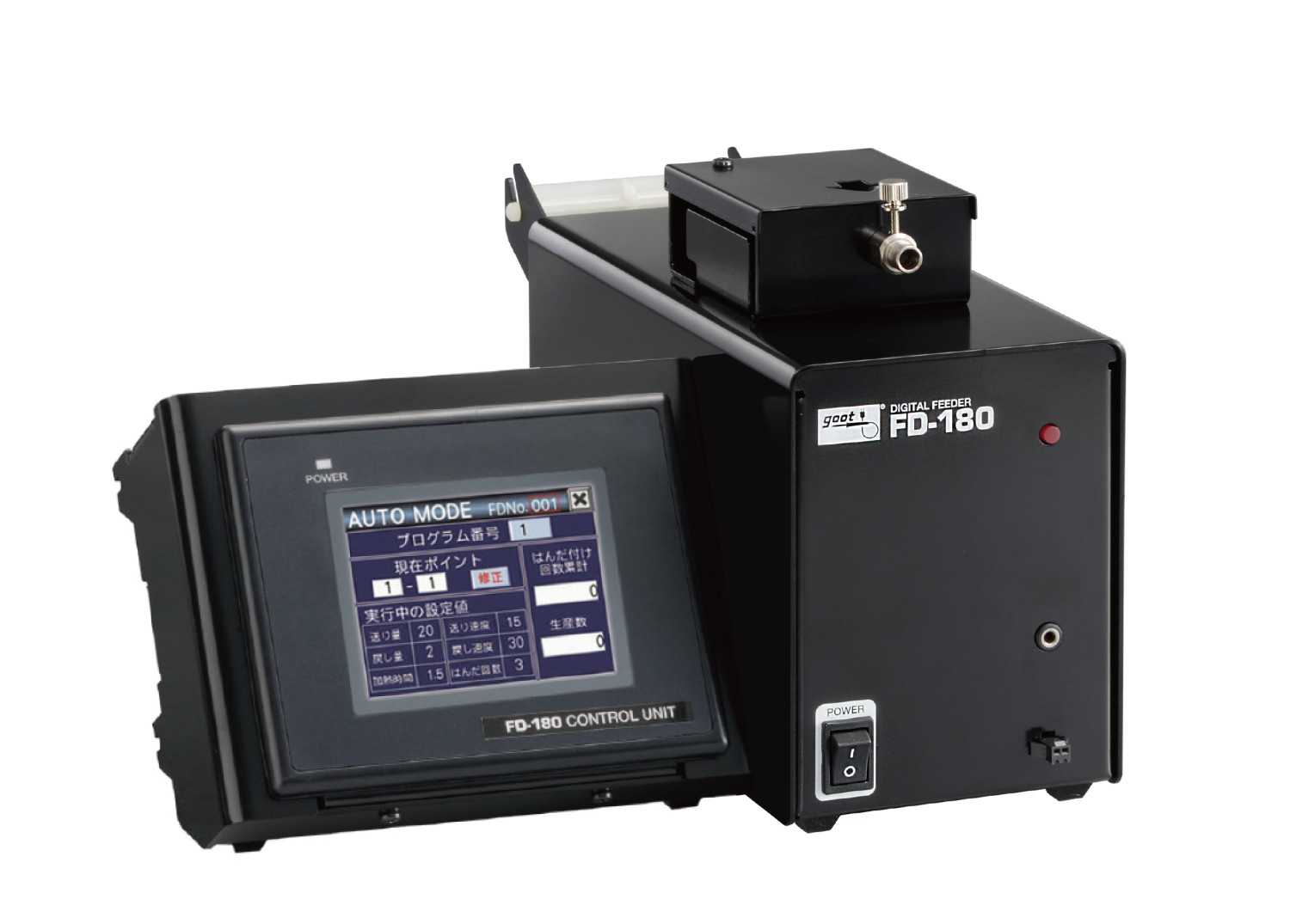

本体/タッチパネル分離可能

セル生産や自動機組込に最適

※はんだ送り部のみ(子機)の型番はFD-180Fとなります

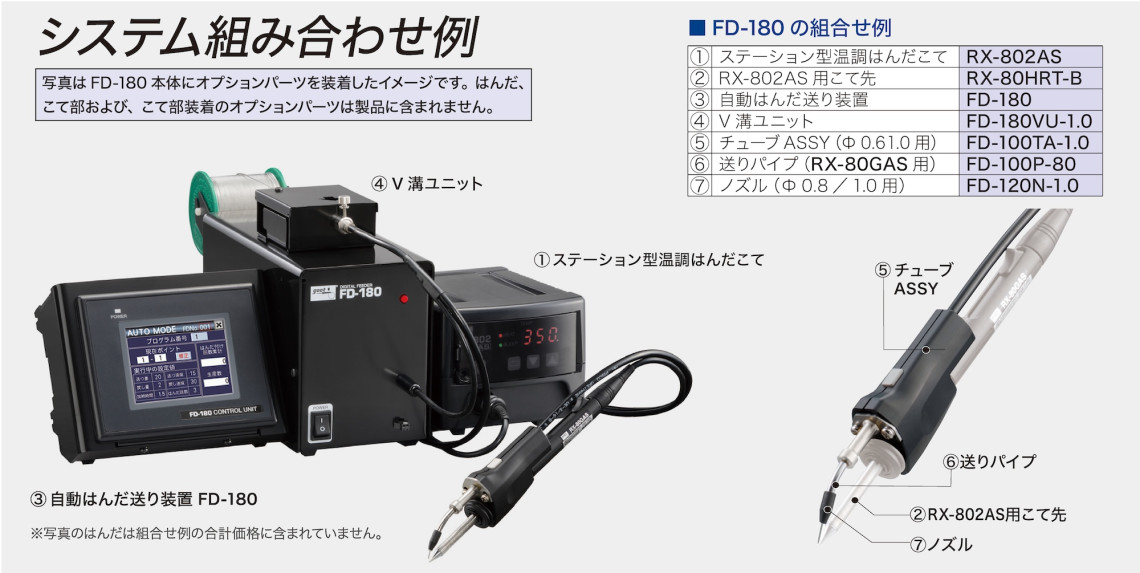

システム組み合わせ例

製品仕様

型番 FD-180
JANコード 4975205452151
V溝加工機能 有り
定格電圧 100-240V AC 50/60Hz (フリー電源)
消費電力 20W
電源コード 1.5m (インレット3芯コード)
対応はんだ φ0.6,φ0.8,φ1.0,φ1.2,φ1.6 (鉛フリーはんだ対応)
はんだ送り速度 1–50mm/ sec
はんだ送り量 400mm (Max.)
はんだ戻し速度 1–50mm/ sec
はんだ戻し量 30mm (Max. )
プログラム数 最大30プログラム
はんだ送り条件 1プログラムにつき最大30種類
対応言語 日本語/英語/中国語
サイズ はんだ送り部 100 (W) × 270 (H) × 163 (D) mm
タッチパネル部 153 (W) × 125 (H) × 72 (D) mm
重量 はんだ送り部 2.8kg (コード除く)
タッチパネル部 1.0kg (コード除く)
