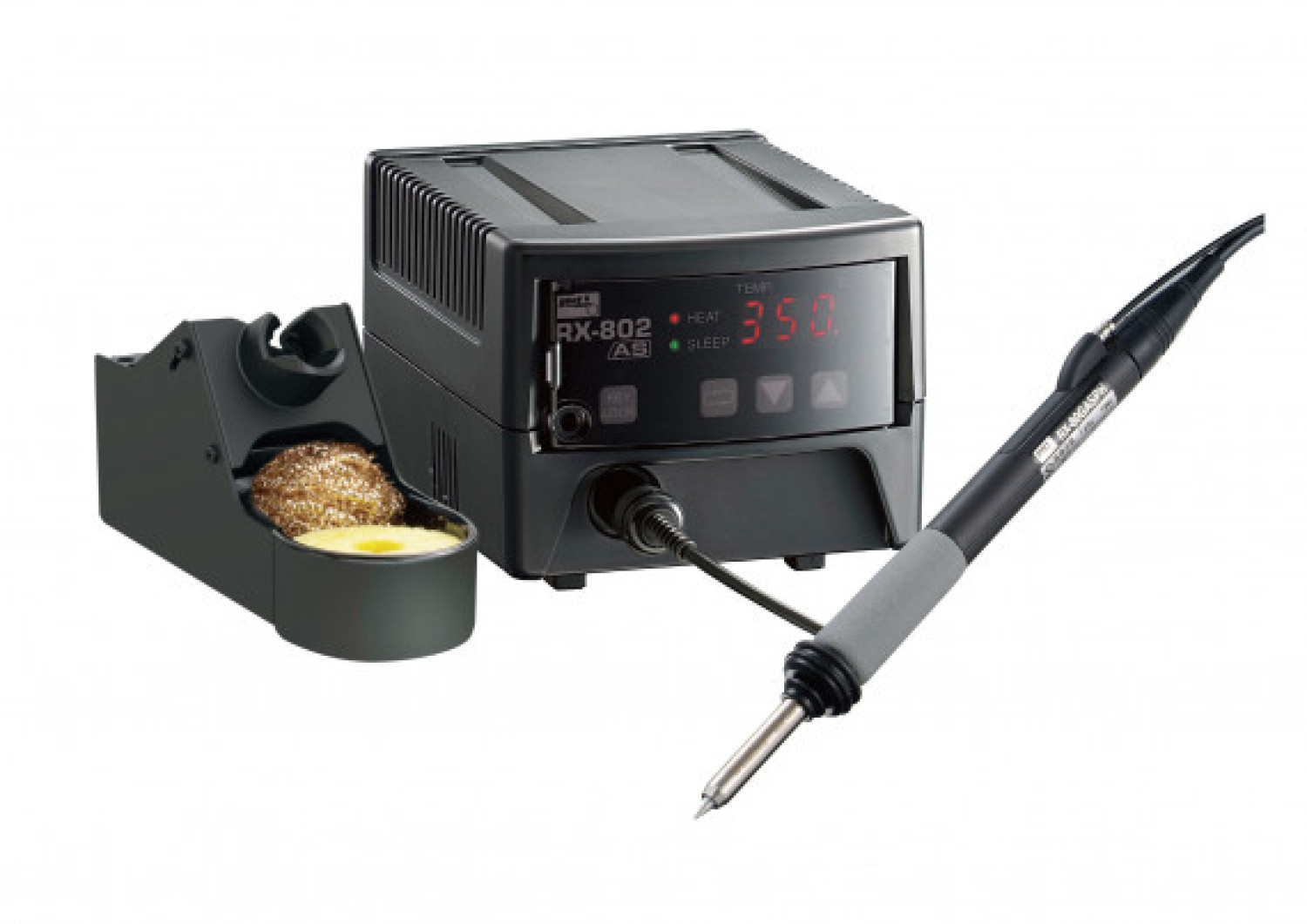

鉛フリーはんだ対応・窒素ガス対応ステーション型温調はんだこて
RX-802ASPH
窒素ガス効果でヌレ性・切れ性が向上。※こて先は別売です
希望小売価格 | ¥56,100(税込) |
---|---|
JANコード | 4975205031288 |
梱包内容 | ステーション部 こて部(RX-80GASPH) こて台 ST-22(クリーナー、スポンジ付属) こて先交換工具(RX-80PHC) |
こて先は別売です。別途窒素ガス発生装置が必要です。
鉛フリーはんだによるはんだ付け時の、様々な問題を解決
プリヒート効果によるメリット
●溶解温度の高い鉛フリーはんだに対しても、Sn-Pb共晶はんだのこて先温度設定に近い温度での作業が可能です。
●作業時のこて先温度降下が小さいので、作業時間の大幅短縮が可能となります。
●部品のヒートショックによるダメージやはんだボール飛散を減少します。
●はんだ付け部とこて先の酸化を減少できます。
●はんだのヌレ広がりや切れが良くなります。
![](/storage/images/contents/17172225589XZtm9ujPNL6ip5UWsRdA3_m.jpeg)
推奨セットアップ例 RX-802ASPH + NC-100R
コンプレッサーなどからの圧縮空気を特殊な分解膜でN2ガスを分離し、出力ガス(0.2MPa)を一定に保ちます。
RX-802ASPHと二段重ねにすることで、省スペースで作業効率の良いN2システムを構築できます。
![](/storage/images/contents/1629786170v1MKofSDjW98liLlYr34KS_m.jpeg)
N2ノズル一体型こて先(PAT.)
外径φ6.4のスリムなN2ノズルを採用。RX-80HRTシリーズにN2ノズルを一体化しました。
狭いところでもN2ノズルが気にならず、こて部重量33gを実現。
窒素対応はんだこてとは思えない軽さです。
![](/storage/images/contents/1696211784bxjbfGafn82bIODVcu157a_m.jpeg)
しなやかなN2導入チューブ
N2導入チューブにφ1.8の細径チューブを採用。 こて部の取り回し性を損なうことはありません。
付属の工具でワンタッチこて先交換
RX-802ASPH専用の工具が付属。こて先が熱いときでも簡単に交換可能です。
※注意 RX-802ASPHだけではプリヒート効果を利用できません。流量調節機能付き窒素ガス発生器として、N2ステーションNC-100Rをおすすめします。

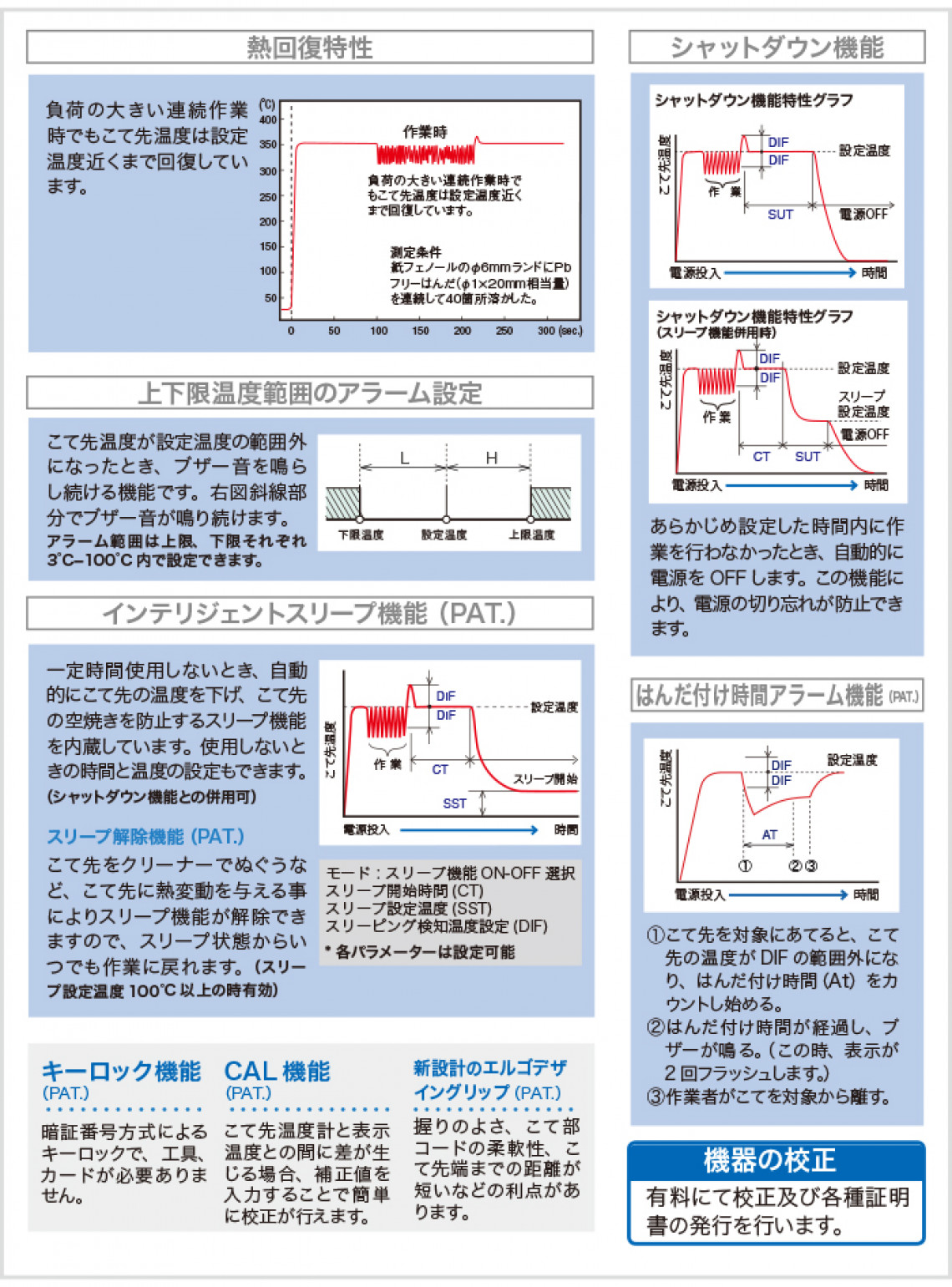

機能解説
![](/storage/images/contents/1629786235l4LHUtlHBFaFyYhYAUPwMy_m.jpeg)
製品仕様
本体情報
型番 | RX-802ASPH |
JANコード | 031288 |
定格電圧 | 100V AC 50/60Hz |
消費電力 | 80W |
電源コード長 | 1.2m(3芯コード・アースピンプラグ) |
温度設定範囲 | 50–450℃ |
リップル温度 | 無負荷時±5℃ |
絶縁抵抗 | 100MΩ以上(500V DC) |
付属品 | はんだこて台 ST-22 |
ステーション部
出力 | 24V AC |
サイズ | 115(W)×98(H)×146(D)(mm) |
重量 | 1.8kg(コード除く) |
こて部
こて部電圧/電力 | 24V AC / 72W |
アース抵抗 | 2Ω以下 |
リーク電圧 | 2mV未満 |
ヒーター | ニクロムヒーター |
こて部コード長 | Φ4mm×1.2m |
気体最大入力圧 | 0.2MPa(2kgf/cm²) |
全長 | 158mm(RX-80HRT-PHB装着時 コードアーマー除く) |
重量 | 33g(RX-80HRT-PHB装着時 コード除く) |
IPC / EIA J-STD-001C対応
※ RX-80HRT-PH2CD,RX-80HRT-PH3CD はアメリカ合衆国において販売及び使用できません。よってアメリカ合衆国への持ち出しはおやめください。
替えこて先
RX-80HRT-PHB
![](/storage/images/mparts/1613547669OaccZZy3YkF5ZMqClDsEGh_t.jpeg)
RX-80HRT-PH2B
![](/storage/images/mparts/16135473483qo8MaqC2dEt2cJmly0PqR_t.jpeg)
RX-80HRT-PHSB
![](/storage/images/mparts/16135477777TqIhneDy3GcbCS1sybMyt_t.jpeg)
RX-80HRT-PHLB
![](/storage/images/mparts/1613547712l2irTkBs8mseWJyulpO9WN_t.jpeg)
RX-80HRT-PHLBJ
![](/storage/images/mparts/1613547737CNZGz8Sn9ikk46gGXBevNj_t.jpeg)
RX-80HRT-PHBM
![](/storage/images/mparts/161354769080Hug05l4cEKhzIdzMN2eZ_t.jpeg)
RX-80HRT-PH1BC
![](/storage/images/mparts/1613547274EIPQtKQ87lVEWj9Ii0ct9H_t.jpeg)
RX-80HRT-PH2.3BC
![](/storage/images/mparts/1613547309p41nPC3SKCgvrMS0FfaLdF_t.jpeg)
RX-80HRT-PH3BC
![](/storage/images/mparts/1613547438E00tPg9sUDmiEGETXpOvvE_t.jpeg)
RX-80HRT-PH0.5C
![](/storage/images/mparts/1613546949pkKMP4QnnzkGbU2Guwg3aB_t.jpeg)
RX-80HRT-PH1C
![](/storage/images/mparts/1613547291G3rJQsbQRVu9FKtWFBKnoE_t.jpeg)
RX-80HRT-PH2C
![](/storage/images/mparts/1613547369Wi8HbD64LWG9k001fuTzDp_t.jpeg)
RX-80HRT-PH2CD
![](/storage/images/mparts/1613547394bQJgcrKpOwRQOeEgmYAS9P_t.jpeg)
RX-80HRT-PH3C
![](/storage/images/mparts/1613547464Z75Er4DWz2RSpWJqV5FQ6d_t.jpeg)
RX-80HRT-PH3CD
![](/storage/images/mparts/16135474956mfoWndSsLPZzVucbbgDFd_t.jpeg)
RX-80HRT-PH4C
![](/storage/images/mparts/1613547624tQ8Xd8eyJZlv5YqTR6NQcU_t.jpeg)
RX-80HRT-PH4.7C
![](/storage/images/mparts/1613547598kYwhwoL9ge45N2kdhHW47P_t.jpeg)
RX-80HRT-PH0.8D
![](/storage/images/mparts/1613547215OGlDJG2Q9IZNjBtisKsxGI_t.jpeg)
RX-80HRT-PH1.2D
![](/storage/images/mparts/1613547237K8Td1d8955JcDf51HhKZbe_t.jpeg)
RX-80HRT-PH1.6D
![](/storage/images/mparts/1613547255tm2RARb3Nfqo8vMGMryZAK_t.jpeg)
RX-80HRT-PH2.4D
![](/storage/images/mparts/1613547331owNFu01XZEZYeH6Sf2WAhc_t.jpeg)
RX-80HRT-PH3.2D
![](/storage/images/mparts/1613547420IyM8GDZ3m3baiMPkP1v7gp_t.jpeg)
RX-80HRT-PH5.4D
![](/storage/images/mparts/1613547645knuRBpLxtBmueRM3qzwoyD_t.jpeg)
RX-80HRT-PH3K
![](/storage/images/mparts/1613547529Yep16JWo5yieBxaPcXLjbt_t.jpeg)
RX-80HRT-PH4.5K
![](/storage/images/mparts/1613547553X0ECpu7P1MmE0WFYSHhuTO_t.jpeg)
RX-80HRT-PH4.5KH
![](/storage/images/mparts/1613547571AOzJX5c7QseDwyORBPqkZb_t.jpeg)
RX-80HRT-B
![](/storage/images/mparts/1613546275c9VHApEomB52rE1nH2UFUK_t.jpeg)
RX-80HRT-2B
![](/storage/images/mparts/1613545825yHfQavTBKwXmUqv9rpn6C6_t.jpeg)
RX-80HRT-SB
![](/storage/images/mparts/1613547799d4q1zGGhjEOIloAp0NnPQp_t.jpeg)
RX-80HRT-LB
![](/storage/images/mparts/16135463258hTgqHdteTsjO0PCo0eR0C_t.jpeg)
RX-80HRT-LBJ
![](/storage/images/mparts/1613546347Zbt7lRnMYbGgsO0ojIq50D_t.jpeg)
RX-80HRT-BM
![](/storage/images/mparts/1613546296gqjGN8PdAzitIed6qs3NxF_t.jpeg)
RX-80HRT-1BC
![](/storage/images/mparts/1613545728lCDzisnRuqBqVmnAFJ3QOK_t.jpeg)
RX-80HRT-2.3BC
![](/storage/images/mparts/1613545768bK3TmLA10kdvXrV9eiXPSZ_t.jpeg)
RX-80HRT-3BC
![](/storage/images/mparts/1613545965G1oTgLNc0pise9inlffU72_t.jpeg)
RX-80HRT-0.5C
![](/storage/images/mparts/1613545640jnX7rMkmJ5UM0drhd3anMU_t.jpeg)
RX-80HRT-1C
![](/storage/images/mparts/1613545749cdhjZAg09YjjDko6PMeNvL_t.jpeg)
RX-80HRT-2C
![](/storage/images/mparts/161354584948jVQae0yf3mnN8H1flg47_t.jpeg)
RX-80HRT-2CF
![](/storage/images/mparts/1613545910qP41Ntg2HJZCC4Ckioi0rQ_t.jpeg)
RX-80HRT-2CD
![](/storage/images/mparts/1613545877nxXzk7v3xnLfFQfrnE5tVs_t.jpeg)
RX-80HRT-3C
![](/storage/images/mparts/1613545983RzWHwZELLLqWonimDigvDq_t.jpeg)
RX-80HRT-3CF
![](/storage/images/mparts/1613546045rrWZGMjxiG5ZygBZkoqXiN_t.jpeg)
RX-80HRT-3CD
![](/storage/images/mparts/1613546013aYOC8khAYXCSAnx1sVfcOX_t.jpeg)
RX-80HRT-4C
![](/storage/images/mparts/1613546182GXRdHliNGYQliZefLD8Ag3_t.jpeg)
RX-80HRT-4.7C
![](/storage/images/mparts/1613546154K70bJz2QJ1KxXESsYsgxly_t.jpeg)
RX-80HRT-0.8D
![](/storage/images/mparts/1613545666TwljQu6xgt7Kvctjnn83cK_t.jpeg)
RX-80HRT-1.2D
![](/storage/images/mparts/1613545685jcgre9iNpBYSZ9DkEzZFY0_t.jpeg)
RX-80HRT-1.6D
![](/storage/images/mparts/1613545706WVbYlGU8HDI149qJWstAQq_t.jpeg)
RX-80HRT-2.4D
![](/storage/images/mparts/1613545798wOkALUQ0eQb2snZo1v4hmw_t.jpeg)
RX-80HRT-3.2D
![](/storage/images/mparts/1613545932FRJmOqRmxAFZcTQGnmubEI_t.jpeg)
RX-80HRT-5.4D
![](/storage/images/mparts/16135462027x4W8PBVxzmsziSg5emqwd_t.jpeg)
RX-80HRT-3K
![](/storage/images/mparts/1613546065RhaMsrz0bWUBF2D5F5rNu4_t.jpeg)
RX-80HRT-4.5K
![](/storage/images/mparts/1613546090CHgmBkOCWAJhK0eIIbRWVt_t.jpeg)
RX-80HRT-4.5KH
![](/storage/images/mparts/1613546117DK27afpuSus2e2AyUrmq5Z_t.jpeg)
RX-80HRT-5.5K
![](/storage/images/mparts/1613546254d9NJS09hi5GuexyQMFpAus_t.jpeg)
RX-81HRT-B
![](/storage/images/mparts/1613547916DOxfZldnL1YQNR0DxXNrSb_t.jpeg)
RX-81HRT-SB
![](/storage/images/mparts/1613547935GGDO4qs7TA3xu5yReoJKsS_t.jpeg)
RX-81HRT-0.6C
![](/storage/images/mparts/1613547878DP07iILUu6jDmDVn13HYJB_t.jpeg)
RX-81HRT-0.5D
![](/storage/images/mparts/1613547858xkXzw0wjw3Py5unIGlWUYl_t.jpeg)
RX-81HRT-SBJ
![](/storage/images/mparts/1613547951lPWHbCvKbWkFQprg3yH0CO_t.jpeg)
RX-81HRT-1.5K
![](/storage/images/mparts/1613547900B7ykGYSE0PhG0ER4r1CJHK_t.jpeg)
-
N2 ガス専用こて部
こて先は付属しません
RX-80GASPH
希望小売価格 ¥16,170(税込)
-
80W 標準型こて部
こて先は付属しません
RX-80GAS
希望小売価格 ¥5,390(税込)
-
36W マイクロソルダリング型こて部
こて先は付属しません
RX-81GAS
希望小売価格 ¥7,370(税込)
-
グリップ部
こて先は付属しません
XST-80G
希望小売価格 ¥11,550(税込)
-
N2 パッキン(RX-80GASPH用)
RX-80PHP
希望小売価格 ¥1,045(税込)
-
こて先交換工具(RX-80GASPH用)
RX-80PHC
希望小売価格 ¥1,980(税込)
-
RX-8シリーズ用こて台
クリーナー・スポンジは付属しています
ST-22
希望小売価格 ¥4,400(税込)
-
ST-22/27/29/40用替クリーナー(2個入り)
ST-40BW
希望小売価格 ¥500(税込)
-
ST-22/27/28/53用替スポンジ
最初は薄いですが、水を含ませると膨らみます
ST-53SP
希望小売価格 ¥220(税込)
-
N2ステーション
N2発生器とコントローラーを一体化したコンパクトなN2ステーション
NC-100R
希望小売価格 ¥154,000(税込)
