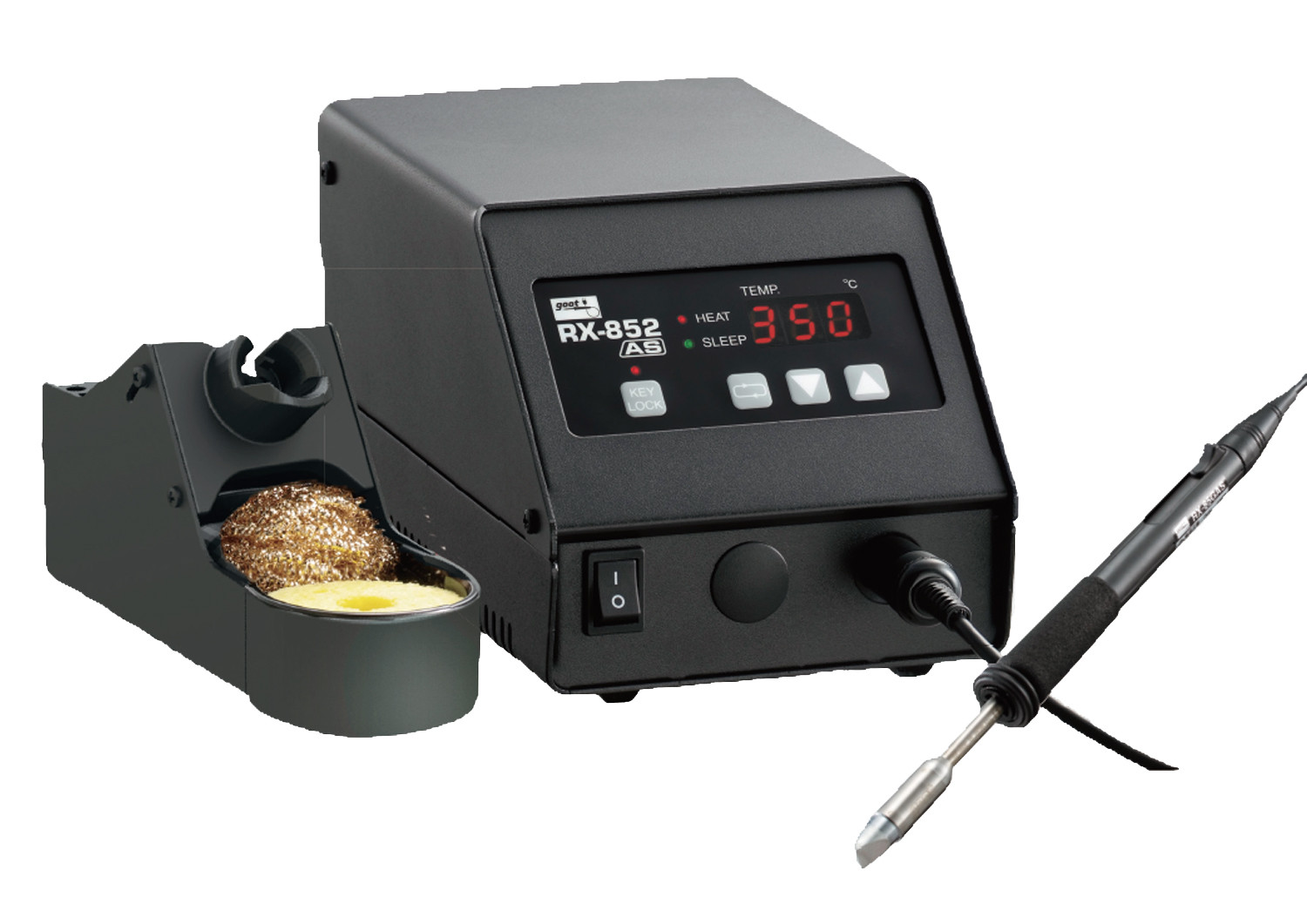

鉛フリーはんだ対応ステーション型温調はんだこて
RX-852AS

150Wの小型高出力ヒーターにより、圧倒的な熱回復力を実現しました。※こて先は別売です

希望小売価格 ¥63,800(税込)
JANコード 4975205031271
梱包内容 ステーション部
こて部(RX-85GAS)
こて台 ST-22( クリーナー、スポンジ付属)

こて先は別売です。

クラス最速の温度立ち上がり

350℃まで約14秒で到達します。(RX-80HRT 使用時は350℃ まで約6秒)

優れた熱回復力(PAT.)

150 Wの小型高出力ヒーターと高感度センサーの組み合わせにより、

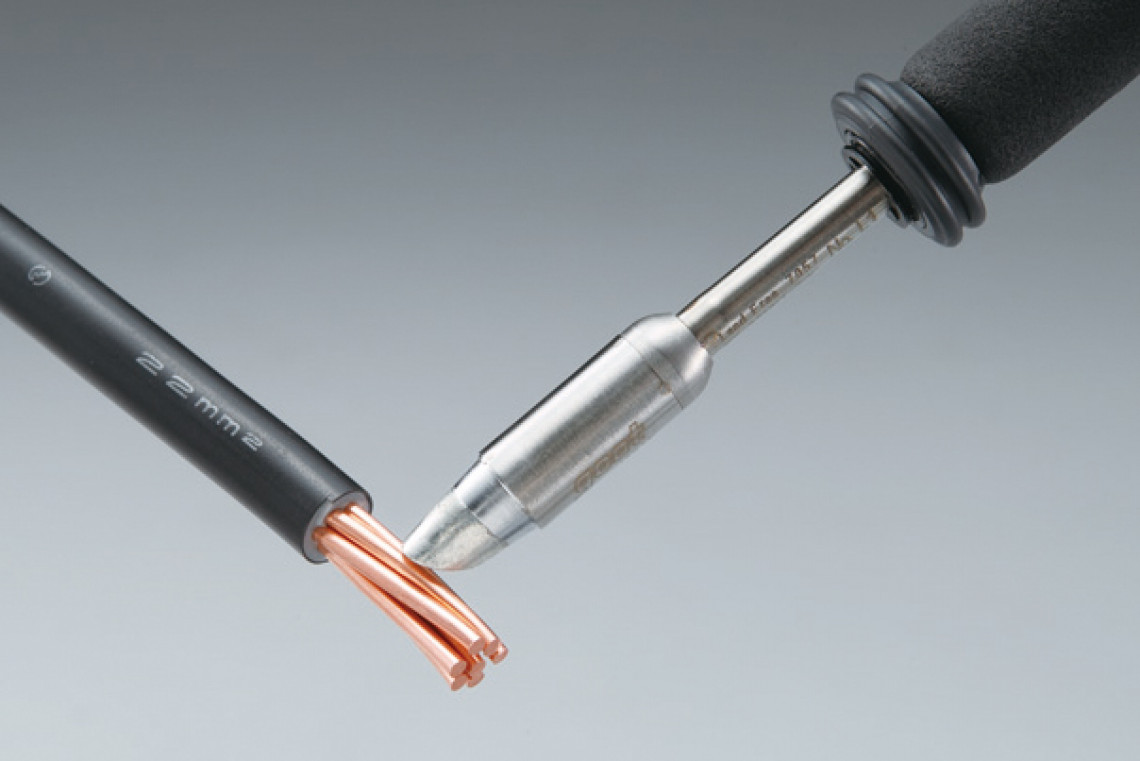

圧倒的な熱回復力を実現しました。 22mm銅線のはんだ付けもできます。

軽量グリップ

RX-802AS のこて部と同じサイズのコンパクトグリップ。

交換こて先RX-80HRT シリーズが使用可能

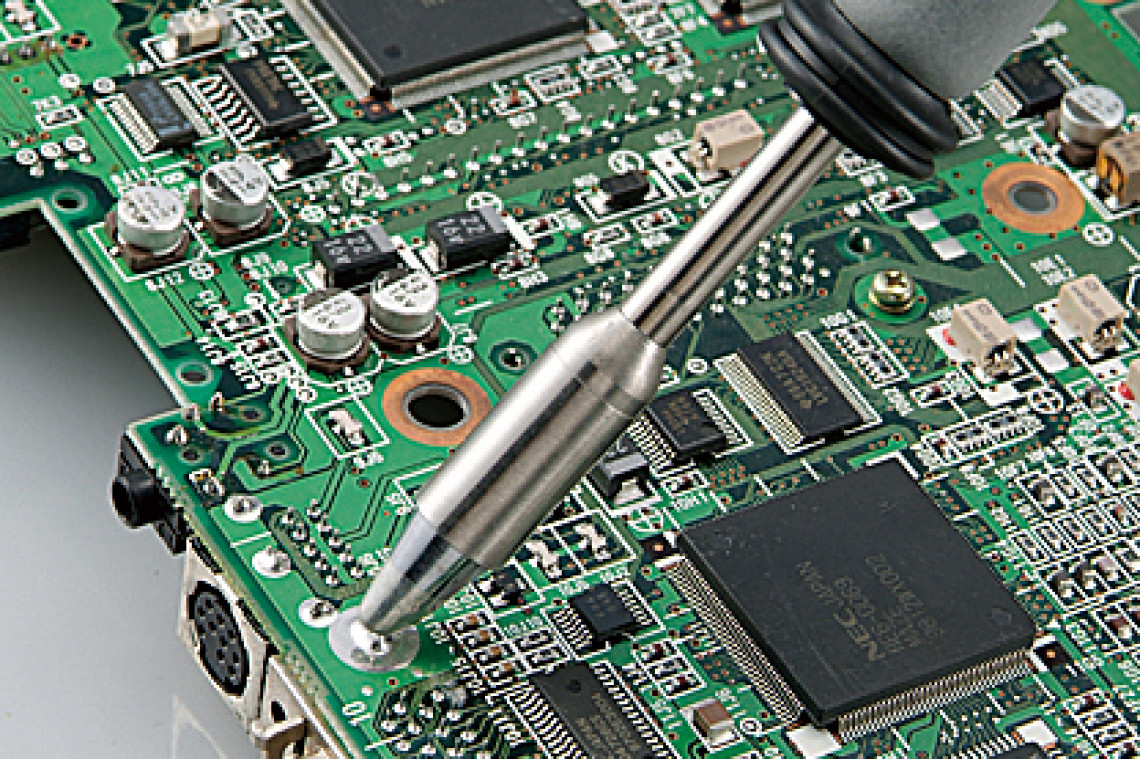

RX-802AS 用の交換こて先とあわせ全40 種類以上のこて先が使用できます。全種類、鉛フリーはんだの侵食を考慮した鉄メッキ厚にしています。 こて先形状にスリムタイプ追加。多層基板にも余裕で対応。

こて先変更時の温度補正

RX-852ASはこて先に刻印されている「こて先番号」を入力することにより温度補正が簡単に行えます。
別の種類のこて先に付け替えた際は必ずこて先別の温度補正を行なってください。
工場出荷時の設定値はL1です。

こて先番号の入力方法は取扱説明書をご確認ください。

こて先番号はこて先の設計変更等により予告なく変更する場合があります。
こて先交換の際は、必ずこて先根元の番号を確認してから入力してください。

工具いらずのこて先交換(PAT.)

新設計のスライド方式により、こて先が熱いままで交換可能。

こて先交換方法 グリップ後部のレバーを矢印方向にスライドさせると、こて先が突出します。突出したこて先をつまんで抜き取ります。

【新製品】交換こて先『RX-80HRT-2.4SMD』

マイクロソルダリングのはんだ付けに適した新しい形状の交換こて先『RX-80HRT-2.4SMD』を発売いたしました。

従来のRX-80HRT-2.4Dは先端の厚みが0.5mmですが、新こて先は先端を尖ったエッジ形状にしております。

表面実装部品の小型チップ部品やQFPリード端子など高さが低い部品の電極部にこて先を当てやすく、グランドパターンにも熱伝導性が優れ、適正なはんだ量と作業性の向上に繋がります。

※こて先は別売です

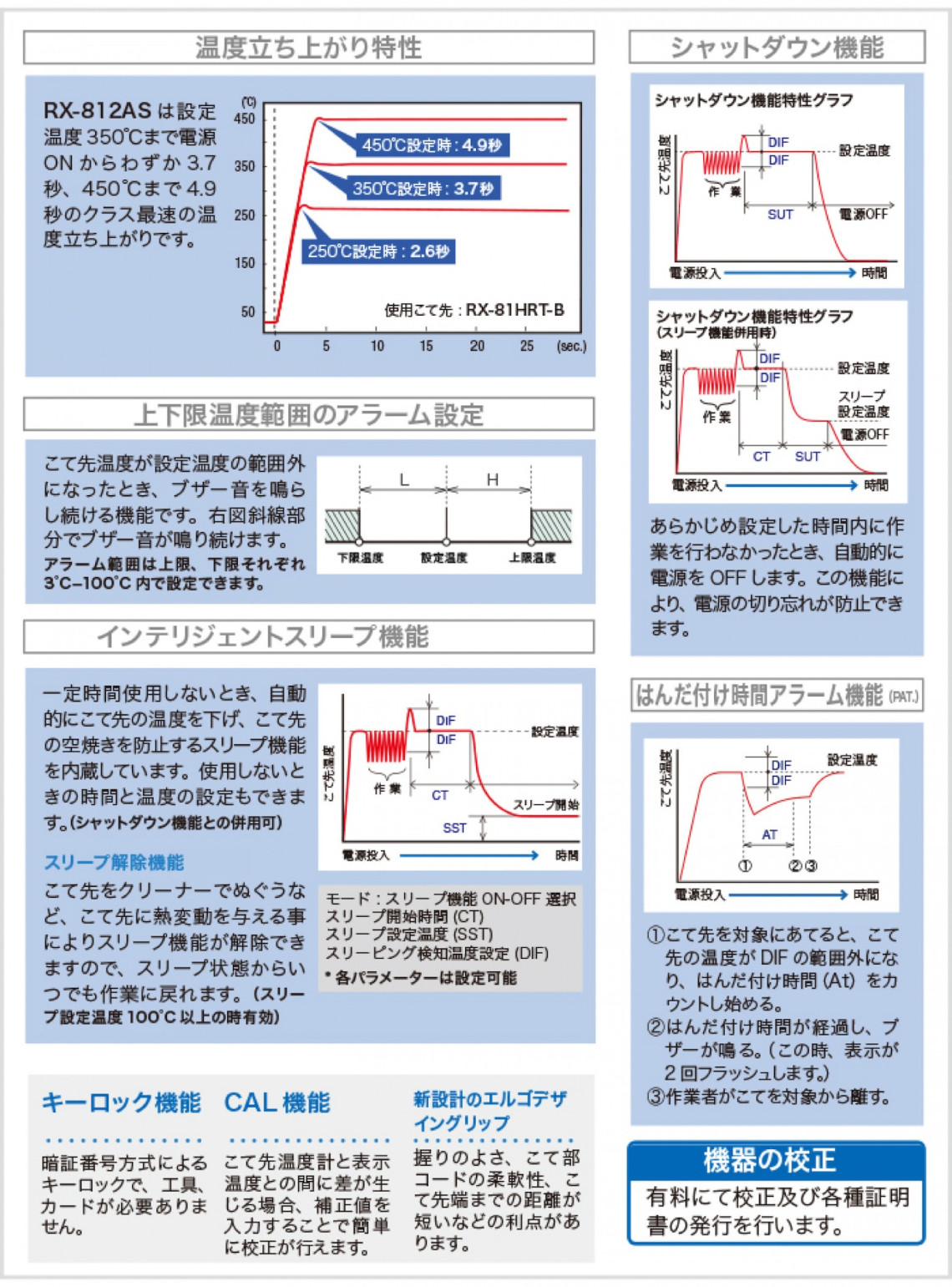

機能解説

製品仕様

本体仕様

型番 RX-852AS
JANコード 031271
定格電圧 100V AC 50/60Hz
消費電力 160W
電源コード長 1.5m(インレット3芯コード)
温度設定範囲 50–450℃
リップル温度 無負荷時±5℃
絶縁抵抗 100MΩ以上(500V DC)
付属品 こて台(ST-22)

ステーション部

出力 24V AC
サイズ 116(W)×105(H)×194(D)(mm)
重量 4.8kg(コード除く)

こて部

こて部電圧/電力 24V AC / 150W
アース抵抗 2Ω以下
リーク電圧 2mV未満
ヒーター ニクロムヒーター
こて部コード長 1.5m
全長 174mm(RX-85HRT-5D装着時コードアーマー除く)
重量 39g(RX-85HRT-5D装着時コードアーマー除く)

IPC / EIA J-STD-001C対応
※ RX-80HRT-2CD,RX-80HRT-3CD はアメリカ合衆国において販売及び使用できません。よってアメリカ合衆国への持ち出しはおやめください。

こて先全体図

RX-85HRTシリーズ 全体図

オープン価格
RX-80HRTシリーズ 全体図

オープン価格
RX-81HRTシリーズ 全体図

オープン価格

替えこて先

RX-85HRT-B
希望小売価格 ¥3,740(税込)
RX-85HRT-2BC
希望小売価格 ¥3,740(税込)
RX-85HRT-3BC
希望小売価格 ¥3,740(税込)
RX-85HRT-5BC
希望小売価格 ¥3,740(税込)
RX-85HRT-7BC
希望小売価格 ¥3,740(税込)
RX-85HRT-3D
希望小売価格 ¥3,740(税込)
RX-85HRT-5D
希望小売価格 ¥3,740(税込)
RX-85HRT-7D
希望小売価格 ¥3,740(税込)
RX-85HRT-6K
希望小売価格 ¥4,180(税込)
RX-85HSRT-B
希望小売価格 ¥3,740(税込)
RX-85HSRT-2BC
希望小売価格 ¥3,740(税込)
RX-85HSRT-3BC
希望小売価格 ¥3,740(税込)
RX-85HSRT-1.6D
希望小売価格 ¥3,740(税込)
RX-85HSRT-2.4D
希望小売価格 ¥3,740(税込)
RX-85HSRT-3.2D
希望小売価格 ¥3,740(税込)
RX-85HSRT-4.5K
希望小売価格 ¥4,180(税込)
RX-80HRT-B
希望小売価格 ¥1,760(税込)
RX-80HRT-2B
希望小売価格 ¥1,760(税込)
RX-80HRT-SB
希望小売価格 ¥1,760(税込)
RX-80HRT-LB
希望小売価格 ¥1,760(税込)
RX-80HRT-LBJ
希望小売価格 ¥1,980(税込)
RX-80HRT-BM
希望小売価格 ¥1,760(税込)
RX-80HRT-1BC
希望小売価格 ¥1,760(税込)
RX-80HRT-2.3BC
希望小売価格 ¥1,760(税込)
RX-80HRT-3BC
希望小売価格 ¥1,760(税込)
RX-80HRT-0.5C
希望小売価格 ¥1,760(税込)
RX-80HRT-1C
希望小売価格 ¥1,760(税込)
RX-80HRT-2C
希望小売価格 ¥1,760(税込)
RX-80HRT-2CF
希望小売価格 ¥1,760(税込)
RX-80HRT-2CD
希望小売価格 ¥2,200(税込)
RX-80HRT-3C
希望小売価格 ¥1,760(税込)
RX-80HRT-3CF
希望小売価格 ¥1,760(税込)
RX-80HRT-3CD
希望小売価格 ¥2,200(税込)
RX-80HRT-4C
希望小売価格 ¥1,760(税込)
RX-80HRT-4.7C
希望小売価格 ¥1,760(税込)
RX-80HRT-0.8D
希望小売価格 ¥1,760(税込)
RX-80HRT-1.2D
希望小売価格 ¥1,760(税込)
RX-80HRT-1.6D
希望小売価格 ¥1,760(税込)
RX-80HRT-2.4D
希望小売価格 ¥1,760(税込)
RX-80HRT-2.4SMD〈NEW〉
希望小売価格 ¥1,980(税込)
RX-80HRT-3.2D
希望小売価格 ¥1,760(税込)
RX-80HRT-5.4D
希望小売価格 ¥1,760(税込)
RX-80HRT-3K
希望小売価格 ¥2,200(税込)
RX-80HRT-4.5K
希望小売価格 ¥2,200(税込)
RX-80HRT-4.5KH
希望小売価格 ¥2,200(税込)
RX-80HRT-5.5K
希望小売価格 ¥2,200(税込)
RX-81HRT-B
希望小売価格 ¥4,620(税込)
RX-81HRT-SB
希望小売価格 ¥4,620(税込)
RX-81HRT-0.6C
希望小売価格 ¥4,620(税込)
RX-81HRT-0.5D
希望小売価格 ¥4,620(税込)
RX-81HRT-SBJ
希望小売価格 ¥5,280(税込)
RX-81HRT-1.5K
希望小売価格 ¥5,280(税込)
